硬性和软轴承卷平衡方法的比较

滚动平衡期间的安全

以下是平衡卷时的一般安全预防措施：

1. 围绕开放式皮带平衡机驱动系统工作时使用护理。
2. 始终使用警卫在旋转操作过程中临时固定的试验重量围绕着卷的区域。
3. 在平衡滚动时，请使用良好的轴承，并以适当的速度和负载等级。

硬轴承平衡法

硬轴承型平衡器测量残留不平衡。这是在已知方向上测得的数量的力，这是由于不平衡引起的不均匀离心力。平衡机上的振动传感设备在滚动旋转时测量并绘制力。

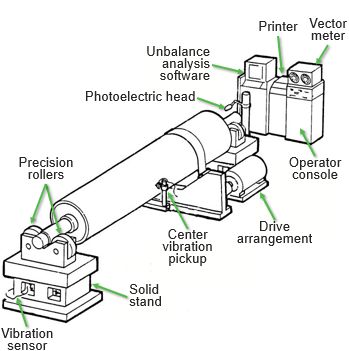

滚动平衡机的布局用于硬轴承平衡

用于在硬轴承平衡器上平衡卷的一般方法如下：

1. 将要平衡的卷直接在轴承安装表面上的机器辊上。
2. 从轴承表面到平面的滚动尺寸，速度和距离，在该平面将增加重量或减去重量，并且必须将增加重量之间的距离键入平衡机控制面板中。
3. 滚动期刊上的标记和光电头用于定向机器来建立不平衡的向量。
4. 选择了不平衡度量的单位来确定载体计在每个单元中表示多少不平衡。
5. 确保没有驱动皮带滑动，因为在滑移时会丢失相角。

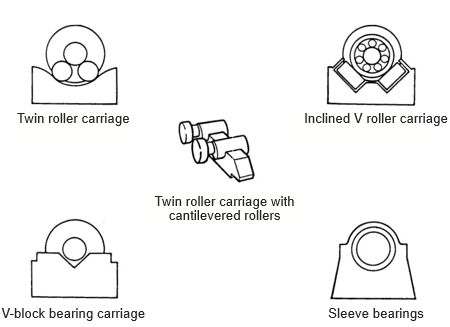

滚子支撑

驱动皮带轮和支撑辊直径可能会影响不平衡读数，如果滚动直径不正确，则尺寸不正确。建议平衡的滚动与机器的旋转组件之间的频率大于60 rpm。

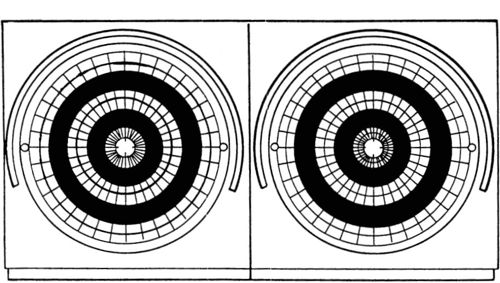

Vectormeter显示

随着滚动的旋转，在载体表上出现了一个光点，显示了不平衡的数量，其远离中心的单位数量，而相位远离相位标记。

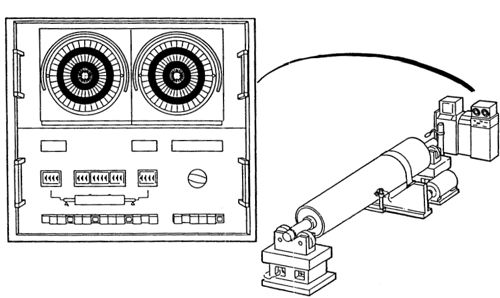

机器控件

仪器和软件可以与资产管理机器一起提供，以计算减少可接受限制的剩余不平衡所需的配重量和位置。一旦确定了平衡的数量和位置，就可以删除或安装重量，以减少指定金额的不平衡并进行最终检查。

滚动标记

1986年以后，所有由阀门构建和平衡的卷均标有序列号，相角参考标记和旋转方向邮票。任何后续的平衡都应使用相同的相角和旋转。当检查平衡滚动时，相角和旋转方向的重要性是有助于确定哪些变化可能导致不平衡。可以将原始文档与当前数据进行比较。

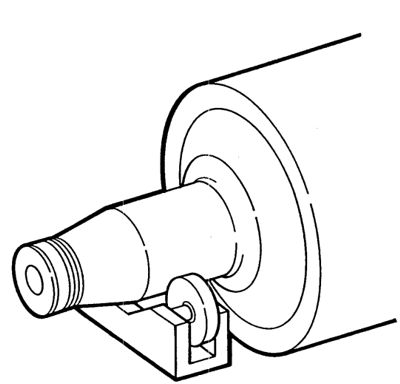

按Fling Fit上的滚动滚动

用平衡机辊无法支撑带有锥形轴承的卷卷。如果锥度与轴承拟合在一起，则可以使用锥度上方的笔直拟合来平衡卷。应努力维护用于平衡卷与锥形轴承拟合的日志拟合。已喷涂或袖子的日志表面不应在硬辊上使用。

软轴承平衡法

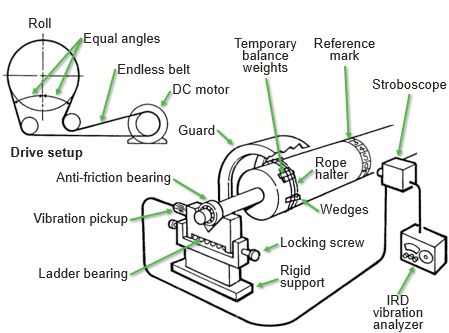

滚动平衡机的布局用于软轴承平衡

软轴承型平衡器使用频镜和振动拾音器来测量振动幅度和方向。不平衡的数量是通过梯子轴承上的移动来衡量的，通常在.001英寸以内。老式的机器测量动态跳动，而不是残留的不平衡。

1. 将安装的抗摩擦轴承平衡的卷放在带有梯子轴承的支架上，使卷的每一端都振荡。
2. 在滚动的滚动周围的驱动皮带应在滚动的进出侧面等于角度，以允许在梯子轴承上均匀运动。
3. 旋转时滚动振荡的量是不平衡量的函数。振动拾取UPS监视水平运动振动。
4. 频镜指向滚动末端或中心周围的编号带的矢量图，并在每个循环的峰值发射，从而使操作员具有不平衡的相位。
5. 振动分析仪测量振动水平，使操作员了解不平衡的量。
6. 试验权重临时固定在滚动体的外部，并重复该过程。

最终结果是，试验权重放在正确的量和位置，以减少梯子轴承上的滚动量为可接受的动态跳动水平，称为自由轴承振幅。永久性重量是在卷中或在卷中安装的，并进行了最终的振动水平检查。

卷应在期刊上尽可能平衡，以避免通过轴承跳动引入的变量。

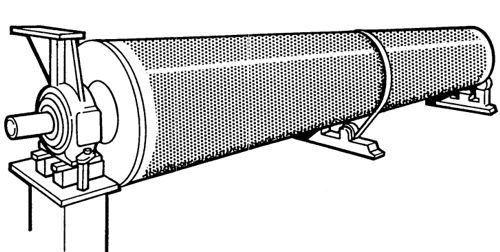

抽吸卷平衡

许多IRD风格的平衡机无法在滚筒上运行卷，并且使用了抗摩擦轴承。某些卷的设计方式使它们无法在滚筒上得到支撑。

如需滚动平衡，请联系您的Valmet代表。
