巨额储蓄通过高效余热利用在SCA包装Obbola

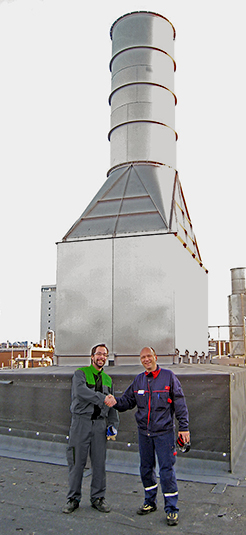

项目经理Peter Brunesson Obbola(右)和Jori Byskata,项目经理在瓦尔麦特公司,前面所示BVN消音器的热回收栈。他们都是对重建的结果非常满意。

纸张或纸板在现代机器,从空气干燥器部分排气热回收的影响可以转化为超过40兆瓦的能量保存在高峰时期供暖。但有效的热回收的好处绝不是仅限于这种情况下,因为,在实践中,明显的储蓄可以达到随时在所有类型的机器。最近热回收系统重建SCA包装Obbola点1牛皮卡纸机在瑞典取得了超过11兆瓦的节约能源。

干燥器部分是最大的消费者在造纸机的热能。作为几乎所有多余的能量离开干燥器与发动机排气部分,这是一个优秀的热源。热回收提供了可观的节能,热回收投资的回报时间通常不超过一年。

至关重要时,重建一个热回收系统关注新系统的噪声影响。由于法规禁止工厂增加当前的噪音水平,必须进行噪声控制措施。

11兆瓦的热恢复过程

Obbola点1是一个牛皮卡纸机生产435000 t / y。工艺用水由余热加热蒸发从旧工厂。然而,当植物被重建,没有更多的余热。因此,一种新的方式来加热过程水以一种经济的方式必须被发现。

在这种情况下,解决方案是完全重建现有的热回收栈3号。的目标是最大化热回收新栈。需要优化热回收,强调工艺用水最大热功率,同时还能够充分加热循环机房用水加热,导致解决方案如图1所示。

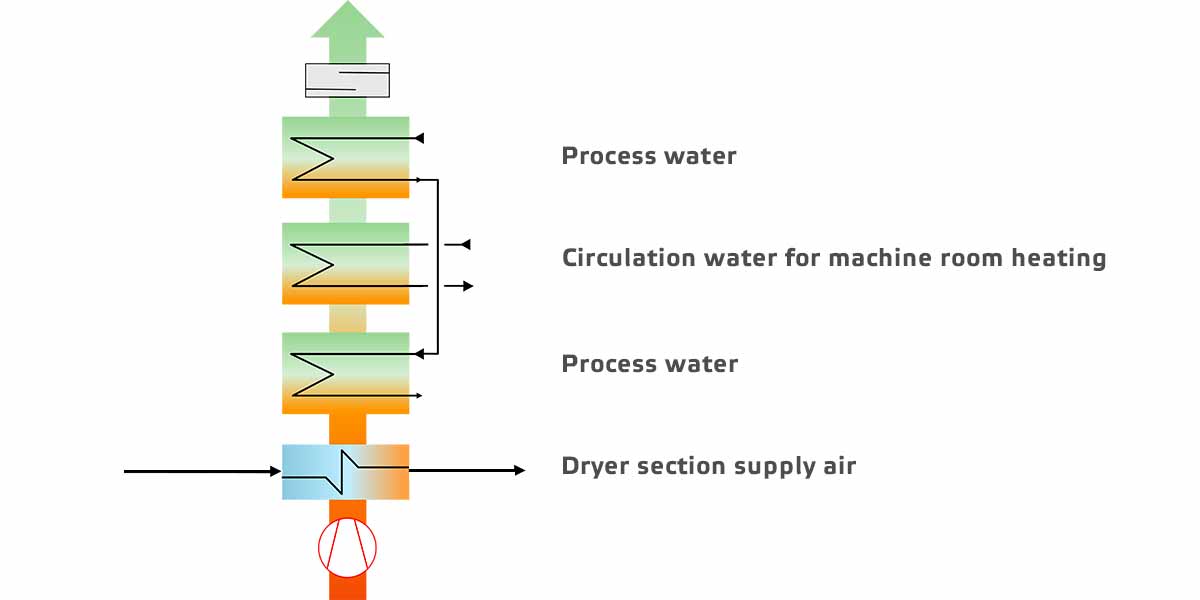

图1所示。在Obbola热回收解决方案。

可实现的热输出是:

• 870千瓦的供应空气干燥器部分
• 工艺用水6900千瓦
• 3700千瓦机房用水循环加热

重建的结果实现了所有的期望。全热回收效果从一个堆栈加起来超过11兆瓦。目前能源价格,这个完整的投资回报时间超过了SCA的预期。

SCA的环保包装的Obbola造纸厂也延伸到噪声控制。工厂位于靠近村庄,噪声控制要求导致保证LpA = 70分贝声压级测量根据ISO 3746。

安装新的热回收栈意味着噪音的产生也需要考虑。

基于这个要求热回收栈配备瓦尔麦特公司声音衰减器BVN *,在放电准尺寸保证良好的水平。像其他模块的热回收栈紧凑,衰减器也是一个模块化的方案的一部分。

热回收提供了巨额储蓄的潜力

有大的储蓄的潜力在空气系统和干燥过程。通常需要加热罩送风,工艺用水,白色为机房加热水和循环。

可用的废热源主要是罩排气和其他从干燥机排气部分,和涡轮鼓风机排气。从空气中高温排气烘干机和冲击干燥提供了一个极好的热源。二次蒸汽和冷凝干燥过程也适合热回收。

50 - 60%的能量罩排气可以经济恢复。水可以加热到50 - 60°C没有额外的蒸汽加热。罩送风可以加热到约则高达55 -°C,而且,与二次蒸汽和/或冷凝,接近100°C。在较寒冷的气候中,机房通风空气可以加热几乎完全回收热量。

使用热回收的基本原理是,它取代外部能源(这将生成成本)回收热量在经济上盈利的方法。作为起点,轧机的热量需求应该调查和流动加热再生能源应该被确定。同样,应确定可用的热源。

能源分析和空气系统审计包括能源消耗和热回收效率的评估,和更详细的估计空气系统的节能潜力。在今天的能源价格,实现可行的回报时间额外热回收投资是相当容易的。

通过使用模块化解决方案,辅助热回收可以很容易地安装添加到现有堆栈或独立系统。有一个广泛的换热器设计热空气和新鲜或fiber-containing水。

瓦尔麦特公司的紧凑的热回收是一个节省空间的广泛应用的解决方案。其设计有利于节约成本通过使用经济的设备,快速和现场安装方便,简单的服务访问。

有效的噪声控制是至关重要的福祉

噪声控制是环境保护的一个重要元素,需要广泛的知识和经验的工业环境。瓦尔麦特公司提供完整,保证通风噪声控制的解决方案,包括噪声调查、声音和参考点声级测量计算。

*早些时候被称为GreenSound BVN
