日历案例研究- CD卡尺及控制表

美国南部厂要求瓦尔麦特公司的专业协助,具体流程和条件审核他们的在线单夹压延机。主要目的是提高CD表休息后厚度控制和恢复时间。

最初的行动

瓦尔麦特公司日历专家抵达工厂,与工厂人员会面后,观察机器运行CD卡尺控制关机前的那一天。

关闭期间,温度和粗糙度的顶部和底部CC-Rolls拍摄,显示没有什么值得惊讶的。日历上辊和气缸安装轴心然后检查任何线性运动表明宽松还是穿主轴衬。这是通过打开和关闭的捏,看运动。没有发现松动,但其他问题被发现。

寻找更深…

开放式,上辊医生没有一个统一的夹卷。在关闭模式下,上辊是开放的1/2”在管理端,在传动侧碰。(医生也没有统一夹在这种情况下,因为它是安装在轴承外壳)。

1/2”差距被追踪到“常数”缓解(反对)压力缸的杆端。压力不正确设定在650 PSI。这种压力的设置是600 PSI,用于PLC程序方程CC-roll皇冠压力设定值计算。

调整后对方600 PSI的正确设置压力的压力,打开日历功能只有在照料方面的差距扩大,但不会提高。手动操作系统提供的“高压”电磁阀杆气缸的压力,也提高了顶辊设计。

检查电磁线路没有发现电压被应用于电磁开放式。这是通过纠正PLC逻辑,这是激励的同时压延机打开电磁阀。实际的安装布线还发现不同于原来的电气图纸,液压电磁阀线圈被连接到不正确的输出。这是纠正。

采取电子夹的印象

纠正液压加载电磁阀控制逻辑后,E-Nip毯子被放置在顶部的底部滚,给了一些非常有价值的洞察这个5-zoned辊的操作。

照顾一边夹不到的传动侧夹关闭模式。在50 PLI,概要文件显示低边荷载,和轻微的加冕。少75 PLI,差异往往与传动侧加载,但是照顾方面仍较低。照顾方面偏见设置为+ 15%,有所改善,但并没有消除差异。125 PLI,相对差异和传动侧负载又似乎有所改善。接下来,over-crown条件解决只通过调整上辊“底鞋”皇冠的偏见。-25%的偏差值提供了一个相对平坦的扼杀。

一个惊人的发现!

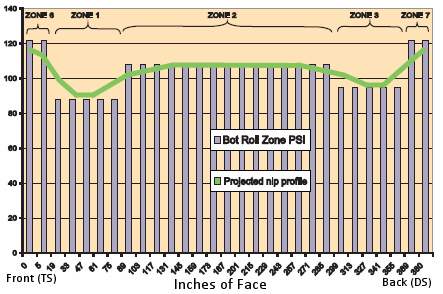

上辊皇冠偏见是返回一个“零”设置,然后下辊皇冠偏见将-20%的观察。这就造成了一种有趣的结果。

下辊的皇冠偏见只改变了中心区域(区域2)压力。这个动作是错误的一个固定轴带滚,滚时,应该是改变从一个自动的转换。卷的所有区域应统一冠的压力改变。独立,个人带偏见设置应该用于配置文件调整独立的皇冠偏差调整。

建议

修改PLC程序控制国王滚区压力提供正确的控制区域的固定轴式皇冠控制辊。程序仍然是控制区域压力好像仍然是一种自动的卷。程序修改的主要领域有:

• 修改辊王”桂冠调整偏见”所有区域压力由相同数量的改变这个设置的压力。
• 修改操作员接口(DCS)提供个人带偏见直接调整的压力,这是独立于冠调整偏差。
• 修改操作员控制屏幕DCS提供CD的剖面视图王卷带的压力。最佳屏幕会滚区在同一屏幕卡尺概要和Thermo-Profiler致动器位置。

建议修改后,CD厚度控制是明显改善,表将减少。

这个案例研究的只是一个例子可能会发现在压延过程和测试条件。是时候你检查瓦尔麦特公司代表你的日历呢?
