介绍故障排除与振动签名

这是举世公认的,“需要是发明之母”。While everyone was thrilled with the invention of the wheel, it wasn't long before someone addressed the head engineer with, "How long will it run before it #@?@# breaks". Thus Reliability Maintenance was born!

振动分析是大多数以可靠性为中心的维修计划的核心组成部分,是我们继续满足正面同样古老的问题。事实上,这一问题变得日益紧迫的竞争的加剧要求最高的有效利用率和效率水平的机器。

有一件事是肯定的,目前资产放在服务,这是走向失败。振动分析,手持分析仪,加速度计,闪光灯,图表和情节必须承担艰巨的任务预测和防止过早失败,导致昂贵的停机时间。

成功取决于分析师的英语认识如何在FFT疾病最常见的设备清单和时间域的阴谋。下面是一个简短的讨论一些“振动信号“已被发现在诊断分析。

不平衡

总有一些不平衡存在于旋转元素。通常,每个工厂都有他们遵循现行的平衡质量规范,以便产生的振动是最小化。类型的不平衡力,夫妇和动态。它通常导致高径向1 x转动频率峰值在FFT,明白了图1。在悬臂式的设备,它可以进一步引起高1 x轴向高峰。在时域图,它是一个模仿的疾病密切经常训练的援助——正弦波。

它必须明白,结构刚度可以在水平和垂直平面之间差别很大。在这个特殊的案例中,问题的性质很容易被忽视了垂直面只有被选为径向测量。水平比垂直振幅高出10倍。这个问题是一个严重失衡的传动轴,和在线系统并没有把它捡起来,因为只有轴向平面测量。

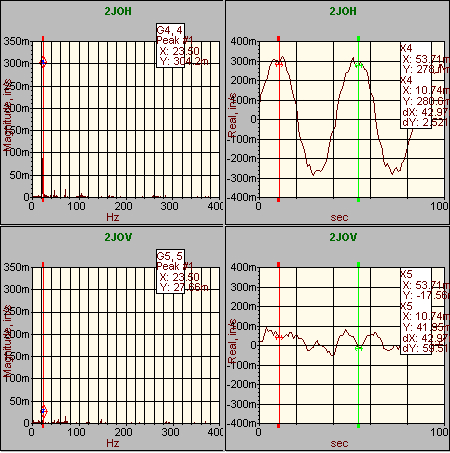

图1 -传动轴不平衡,明显在水平和垂直平面测量

偏差

类型的偏差包括抵消,棱角分明,两者的结合。往往偏差是组合。角位移可以创建高1和2 x轴向方向的峰值,可以180度相位的耦合。抵消失调还创建了1和2 x的峰值,但是它通常出现在径向方向。2 x往往超过1 x分量。时域W模式可以明显。图2 a和2 b是一个按传动系的组合失调的例子。

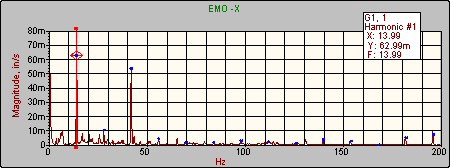

图2 -组合偏差按传动系:大小(在/ s)与赫兹

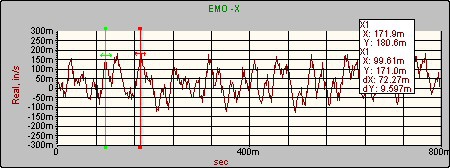

图2 b -组合偏差按传动系:真正的(在/ s)和秒

影响

与轴承损坏或影响可能发生结构性的存在干扰。它可以是同步或异步的转动速度。任何重大影响总是激发周围的结构共振频率。因此,这种模式通常可以很容易在时域中看到。影响将会立即大幅上升,后跟一个响;类似于模式时响铃。图3显示了捕获的影响的两个例子。左边一个是真空压榨辊的吸水箱的内部干扰,影响1 x /牧师。正确的阴谋被测量在主屏幕上正在运营的高于其液压能力导致间歇性变形的篮子创建内部干扰。

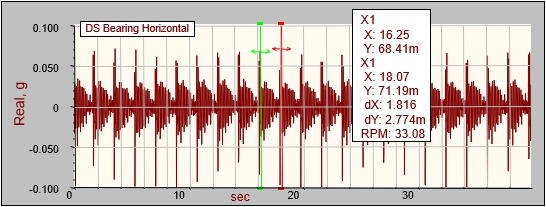

图3 a -真空压榨辊干扰吸水箱

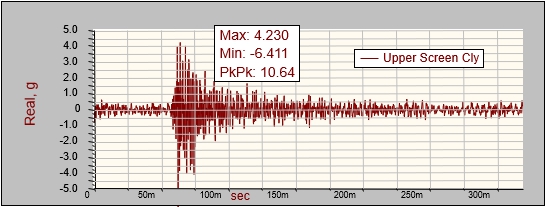

图3 b -初级筛篮的变形

松动

松动会导致磨损、裂纹焊接、松散/破碎的紧固件,轴承间隙过大或不适合。它在FFT,经常可以看到其中存在的多个谐波将速度。可能有多达100次谐波。通常振幅相当低,然而,它们的存在的事实往往预示着一些根本问题,随着时间的推移只会变得更糟。高阶谐波有时可以成为强迫激发否则良性共振频率的函数。

共振

所有结构有多个共振频率。OEM的尝试设计机械以这样一种方式将有害结构共振频率远离转动频率。总的趋势是将造纸机越来越快来增加产量。在某种程度上这将1和2 x转动频率到地区潜在的有害的共振频率,经常有灾难性的影响。

的剩余失衡和错位辊和驱动列车创建一个优秀的原位瓶如果1或2 x旋转变得结构共振频率接近或重合。同样的瓶效应可用于我们的优势帮助查找的共振区域斜坡测试之前执行任何实现生产速度增加。在坡道过程中所获得的数据是连续的机器部分在加速和减速控制。速度范围应包括最高预期目标速度。图4是一个瀑布FFT的测试。瀑布是一个接一个的fft算法在一个多轴情节。X(频率),Y轴是(振幅)和Z(时间)。它可以迅速变得清晰以什么速度可能会导致问题。

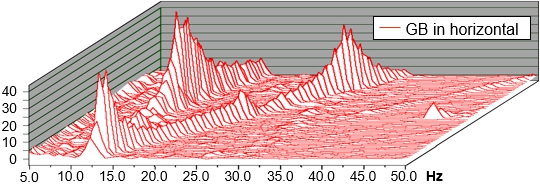

图4 -斜坡瀑布FFT测试图:频率与振幅和时间

总结

本文并没有开始揭开众所周知的“冰山一角”相关的振动分析,但我们希望它提供了一个短暂的一瞥分析师的世界。至少,我们信任你放心,有一定理由分析师全神贯注的目光呆滞的注意每天成百上千的振动特征。毕竟,有人回答这个问题,“多久之前运行@ # ? ?# @休息?”

与振动援助援助和生产性资产最大化,请联系您的瓦尔麦特公司的代表。
