紧急关闭阀门(ESD)是一个安全检测系统(SIS)的一部分,通常是指各种类型的安全系统阀门。困惑时仍然存在许多与这些阀门应该考虑工厂安全。
我们建议超过安全完整性水平的三个基本步骤(SIL)认证和失败的概率(PFD)的需求。此外,这些措施帮助在评估和选择一个安全阀,以确保你的工厂将是安全的。
阀的选择
最重要的步骤在选择一个紧急关闭阀是使用基于应用程序的阀门的选择过程。这一步没有近年来经常被观察到。相反,功能安全计算吸引了过多的关注。有许多不同类型的紧急关闭阀,每个设计为一个特定的应用程序。正确的ESD阀的选择需要考虑阀类型,类的压力,温度,材料和其他应用程序的细节。如果阀门不匹配问题的应用,系统的阀门故障发生。一个典型的系统误差,可能会影响阀门的操作在一个真正的选择过程是不正确的座位。

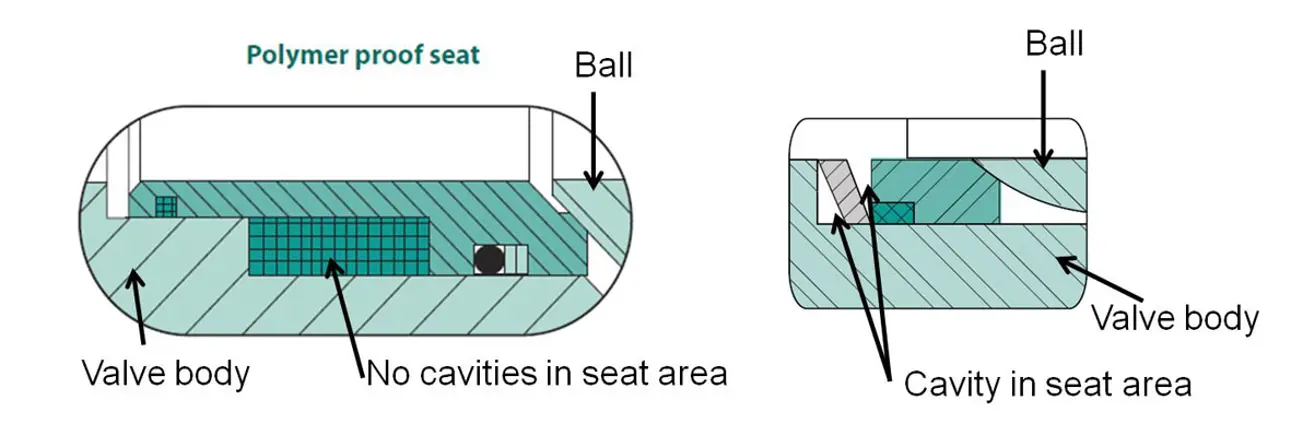

一个粗略的分类包括座位类型接触密封的元素的中风和座位类型操作时失去联系。在聚合物服务,例如,座位类型的选择,失去表面之间的接触会导致聚合物积累。阀门没有完全工作或开始堵塞,这是一个灾难紧急关闭阀。问题可以解决了使用一个座位的设计让座位,减少之间的联系。closed-seat设计将解决座位的问题干扰对开放的类型的席位,杂质可以进入关键区域的座位。
功能安全,充分利用
即使一个不正确的阀座类型,它可能计算高硅和PFD的价值。但这些计算本身并不能保证核电站的安全。国际SIS安全标准后,它通常需要一个适当的SIL基于危险和可操作性分析(HAZOP)和安全完整性水平评估。最后一个元素,如紧急关闭阀,安全回路的关键部分。如果他们不是正常工作,安全检测功能不可用。近年来,有很多制造商思科发布的公告认证和广告SIL 3阀门。认证是一个很好的文档证明阀门组件能够工作在一个SIL 3循环,但它并不能保证整个装配SIL 3。知道最后的安全系统功能,完成最后的元素装配必须计算,考虑到思科认证和PFD每个组件的值,如阀体、电磁致动器和智能安全。
测试和维护

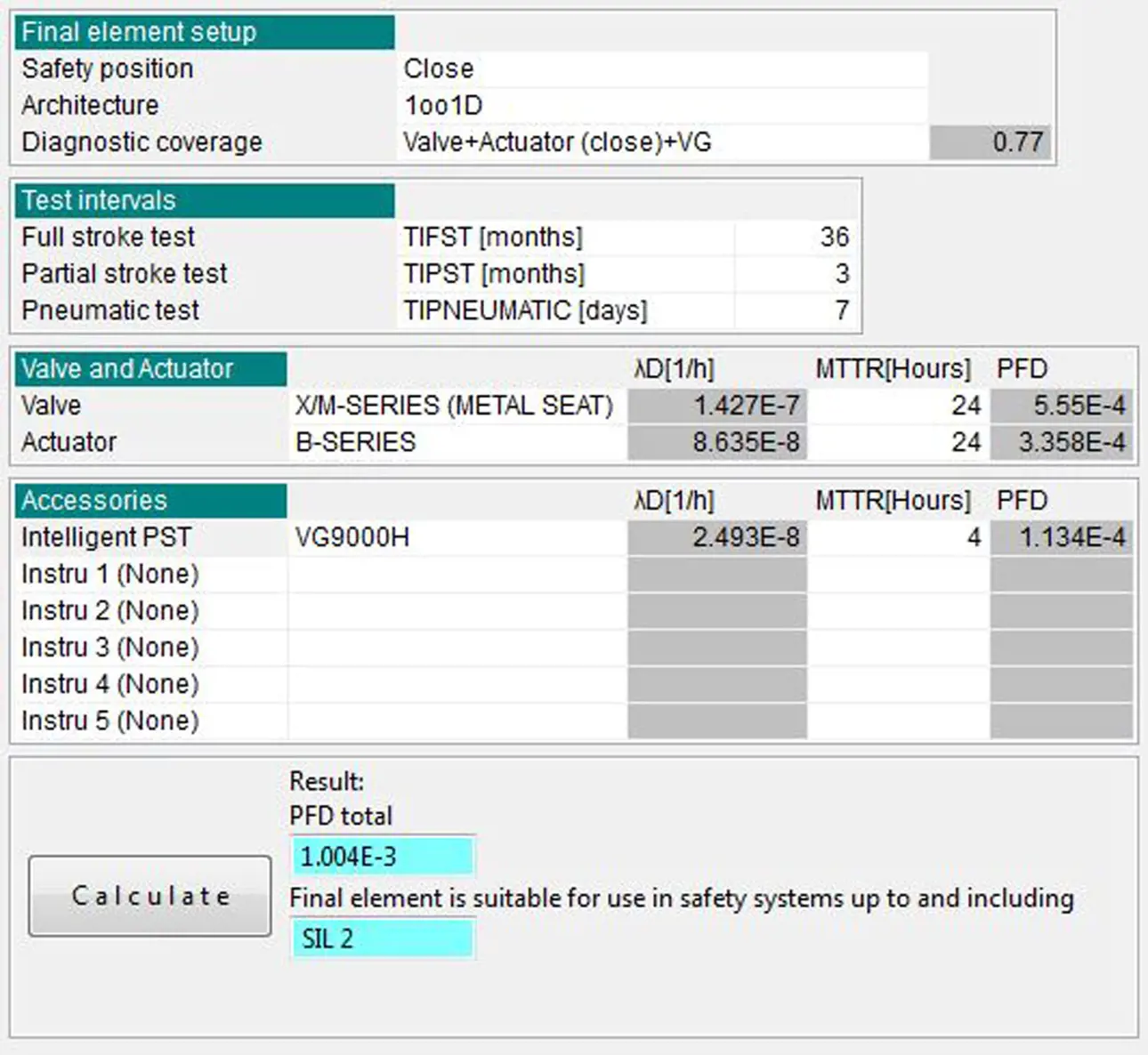

紧急关闭阀门并不是所谓的“安装和忘记”设备。服务和测试的生命周期的很大一部分这些阀门。维护安全完整性的唯一方法是有一个测试计划,并遵循它。紧急关闭阀测试通常分为两种不同类型——部分中风测试(PST)是在工厂完成操作过程不会造成任何伤害,和发生在关闭的验证试验。在太平洋标准时间,移动阀只有几个百分点的中风分析其条件。实施PST的优点是,整个行程测试然后经常没有完成,而设备的生命周期延长和证明测试间隔可以匹配的工厂关闭。一个伟大的工具来确定测试时间间隔在一个简单的方法是Nelprof SIL)。
工厂安全在一,二,三
确保工厂安全,知道PFD值和SIL认证本身并不是足够的紧急关闭阀门时。第一步是要考虑基于应用程序的阀的选择要求。这是最重要的起点,选择正确的阀门。如果阀门能够工作在特定的应用程序,充分利用功能安全计算可以作为第二步。这些计算需要完成整个最终元素组装。然后测试和维护的阀门应该系统地进行第三步,确保阀门在需要的时候工作,确保工厂在其整个生命周期的安全。
全文以前发表在油气工程杂志,2015年6月的问题,如“我现在安全吗?”。请阅读这里
文本出版2015,和稍微更新2022年4月,由于公司名称变化瓦尔麦特公司。
