我们的客人作家乔恩·f·Monsen讨论正确的方法确定控制阀上浆时压降系统已经存在或设计。
在确定控制阀门压降在控制阀使用规模计算,有三种可能的场景。1)你有一个控制阀规格单与过程数据(包括阀大小压降信息)由经验丰富的管道工程师提供在你的组织中或一个工程、采购、施工(EPC)的公司。2)当系统存在或已经设计了但是你必须确定有意义的控制阀上浆压降的信息。3)当你有一个说的系统设计。
在第一个场景中,你很可能会认为你有可靠的信息,进行的选择一个适当的控制阀门,所以我不会进一步讨论这个案子。在这篇博文中,我将讨论第二个场景,和在以后的帖子,我将讨论如何Nelprof™控制阀分级图和选择软件的独特能力的获得安装控制阀可以帮助第三场景。

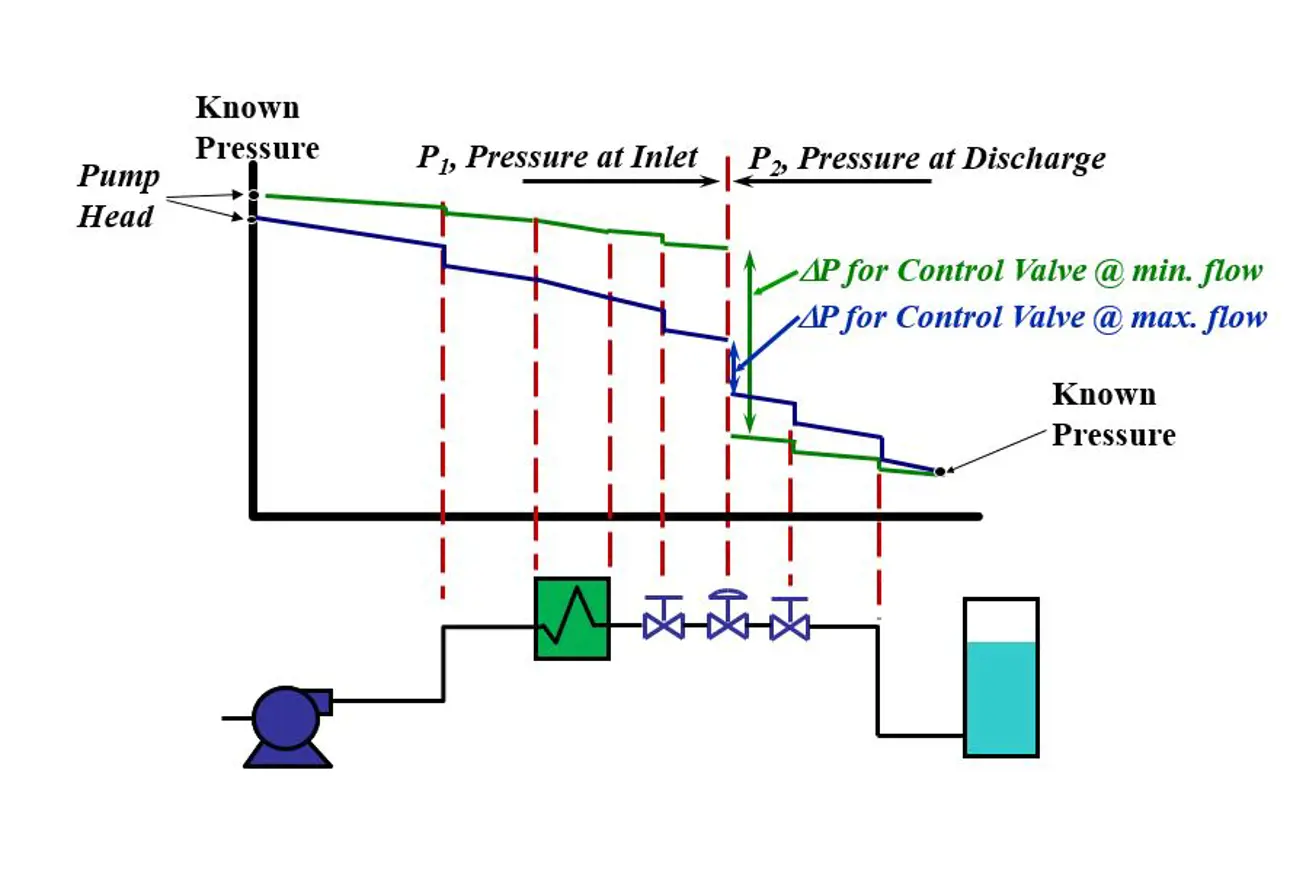

当系统存在或已经设计,什么是重要的是要记住的是,控制阀DP不能任意指定不顾实际系统中阀门将被安装。必须牢记的是,所有的系统组件除了控制阀(管、配件、隔离阀、换热器等)是固定在所需的流量系统(冷却热化学到指定温度,维持一个指定的水平槽,等等),这些元素的压力损失也是固定的。只有控制阀是可变的,它连接到一个自动控制系统。控制系统将调整控制阀无论立场是必要建立所需的流(从而达到所需的温度,坦克水平,等等)。在这一点上,整个系统的部分压差(压力之间的差异在系统的开始和结束时系统),没有被消耗的固定元素必须出现在控制阀。正确的程序确定控制阀的压力降在你计划执行的流速大小计算如下图所示:
阀门上游的开始在一个点的压力是已知的(例如一个泵,压力可以从头部曲线确定,或在正在运行的系统的情况下,泵出口附近的一个压力表)和减压力损失的固定元素。当你到达阀门进口P1立即,压力阀的上游。下一步是去一个点下游的控制阀的压力是已知的(例如,一个柜头是已知的),然后向上游控制阀工作,添加每一个固定的压力损失元素。(你是添加压力损失,因为你正在向流方向相反)。当你到达阀门出口你知道P2立即,压力阀的下游。实际压降在控制阀上游和下游压力之间的区别,也就是说,DP = P1- P2。如果你计划在多个执行分级计算流量(例如,在最大和最小设计流量)你必须重复的计算P1和P2在每一个流量,因为系统压力损失(泵头)依赖于流。
文本出版2015,和稍微更新2022年4月,由于公司名称变化瓦尔麦特公司。
