会变热时,瓦尔麦特公司炉成像得到

加勒廷设施有70吨电弧炉(电弧炉),钢包冶金炉(LMF)和12个热处理炉的能力超过300000吨20多个基地的成绩。旨在通过烟气和飞灰和提供炉条件的内部视图操作在满载时,红外摄像系统现在允许整个LMF的过程一览无遗。操作的预期已经会见了改进生产力,降低耐火材料消耗,提高温度和钢包合金化控制以及增加操作员的安全。

设计的极端环境中

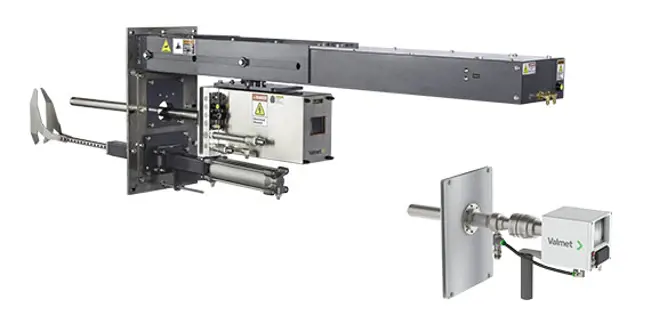

不仅崎岖的固定架的设计中红外摄像机利用一个独特borescope-type透镜耦合气冷式炉的成像单元以外。只有光学接触炉气净化提供保护的内部热源和碎片可能犯规的镜头。

中红外光谱内的红外摄像机操作,允许清除图像在LMF的满载运行,即使在权力上的条件。图像是电弧产生的强烈紫外线的影响,过程的浓浓的,火焰燃烧产生的气体或蒸汽产生的大气条件。

安装摄像头的主要目的是能够看到尽可能多的包,特别是气体搅拌的“眼睛”。有鉴于此,摄像机被安装在水冷式屋顶上方的搅拌控制室监控方便地设置操作员的控制屏幕上方。一个完美的启动后,相机对安全重要和直接的积极影响,生产力和质量。

操作员的新工具

Hoeganaes常规流程通过LMF每天24加热设施。操作人员有责任将钢包炉通过拖车。一旦钢包,操作员然后远程进行空气和氩气包。一旦订婚,空气和氩气被激活。这就是相机的优点是显而易见的。每包不同的搅拌和相机给气体搅拌的实时视图(图1)。在相机的安装之前,操作员必须确保他们有一个搅拌之前开启和停止几次热确认搅拌的大小。早些时候他们已经好几次,那里是一个很好的搅拌然后它消失,或者有一个良好的搅拌和它稳步增加,电极可以打破。相机现在是用来增加搅拌前合金添加,然后减少搅拌完成热。更重要的是,它给了运营商的一个工具,提供了额外的信心来执行他们的工作。运营商认为,红外摄像机是一种最足智多谋LMF的工具,他们有。

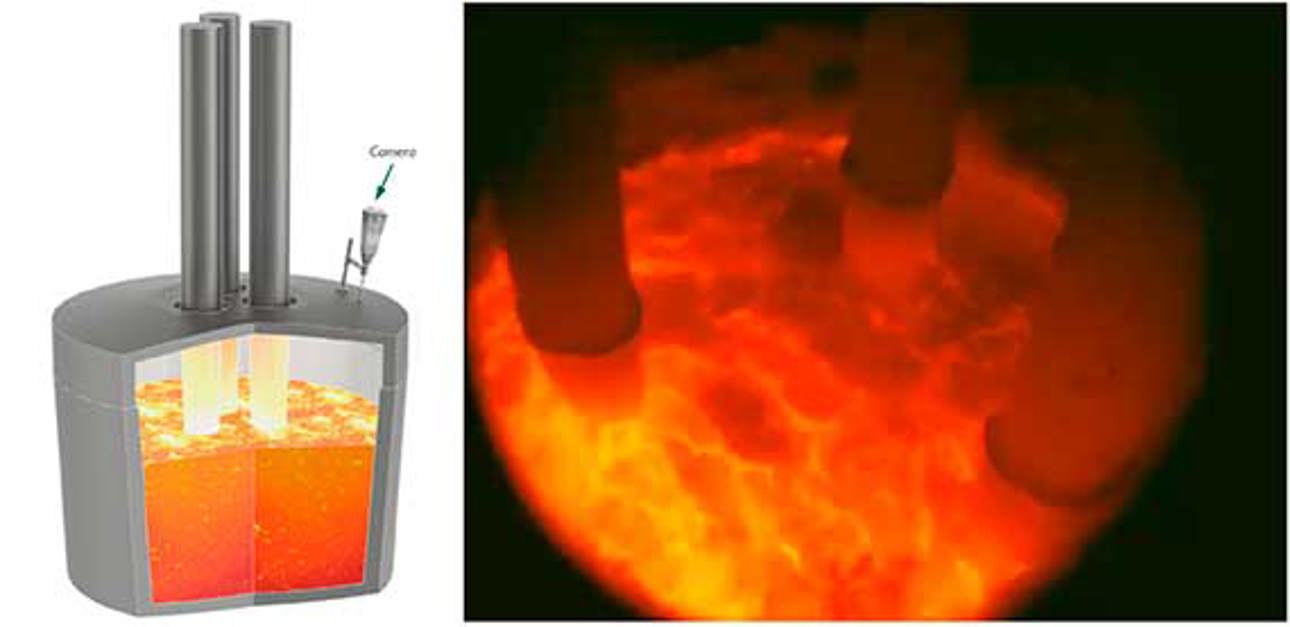

图1:典型的观点“满载”LMF的条件。注意没有炫目的弧和细节的搅拌眼睛区域。

安全改进

第一次和红外相机的最重要的好处是安全,运营商不再需要直接观察到气体搅拌和渣特征。人员的相机也是一个有用的工具安装远程media-coupling设备时,夫妻本身的包提供空气和氩气没有把运营商。一旦电力应用于包和石灰补充道,操作员也可以告诉如果有足够的渣覆盖弧。确认埋弧和适当的搅拌会导致降低耐火材料磨损,防止热点顶部的包并保持在钢包渣盖侧壁。预防的渣线突破每发病率仅在材料就可以节省7500美元。另一个安全好处是能够看到水泄漏。在红外相机视图中,水出现黑色(冷),而亮,热背景和很容易看到(图2)。如果电极冷却喷雾的调整,运营商能够立即告诉,相应地做出纠正和预防的反应。

图2:水(暗斑)电极的例子冷却喷雾LMF的熔体表面

质量和储蓄

红外相机也能帮助保持产品质量。通过不断监测的大小氩轰动的“眼睛”,运营商可以确保他们不要搅拌并导致夹杂物。他们还可以安全监控条件而激动人心的努力减少铝和硫水平。

一个巨大的经济利益的总运行时间的减少LMF通过保存3 - 5分钟/热量。原因是相机之前消除搅拌的时间等待确认供电,不需要停止在热检查搅拌。达到充分生产,3 - 5分钟可以每年花费超过600000美元在失去了销售潜力!

本文从技术抽象表示AISTech 2014、2014年5月在印第安纳波利斯举行,。
