当事情变得艰难时，强者才会行动。压延离型纸是压延盖能遇到的最艰难的工作之一。维美德压延辊盖CL-EC已证明它是为它。
由于消费品以及标签和胶带的消费不断增长，目前对脱模纸的需求旺盛。维美德已向全球纸张生产商交付了多台OptiCalender多项压延机，并已成为该领域的领先供应商。
无木离型纸的性能要求特殊的造纸条件。它是一种用聚合物(通常是硅胶)浸渍的致密纸，用于制作贴纸、标签和其他产品。它必须被压缩到高密度，以达到低表面粗糙度，有时它必须被压缩到几乎透明。这一切都必须与高强度和低厚度变化相结合，以在造纸和转换生产线上获得良好的可操作性。

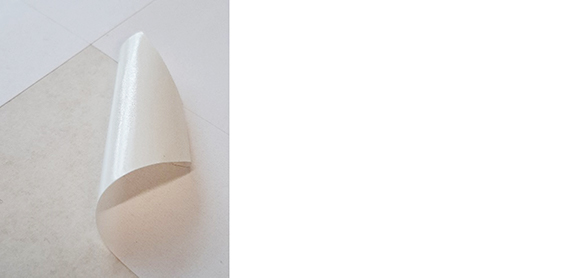

离版纸是用来装贴纸、标签和磁带的底纸。
为了达到这种苛刻的纸张性能组合，需要尽可能多地挤压纸张，使纸张尽可能多地变形。这意味着在一个大型多辊压延机中，有多达12到14个辊压头，在最高的压头负载下，有潮湿的纸张和极热的压头。为了跟上当今快速造纸机的速度，压延机必须以最高速度运行。
此外，为了控制成本，轧辊直径应保持适中，尽管由高轧辊负荷引起的高轧辊压力使盖板要求更大的轧辊。这些有限的轧辊直径意味着盖在最高的压紧压力下工作，它可以承受在任何其他压延工艺中看不到的非常高的盖操作温度，并在高速和双重压紧的高压紧频率下工作。
由于任何原因，不均匀的局部载荷增加了困难的环境。

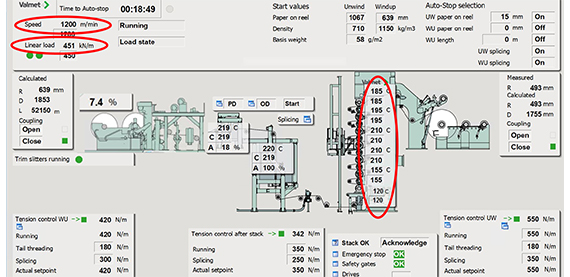

一个极端条件下的离版纸砑光机的例子。
从数量上讲，这意味着离版纸压延机的设计负载可达450 kN/m，热辊油温超过200°C，运行速度为1200 m/min或更高。在17hz的压入频率下，压入压力为75mpa，压入停留时间短至0.5毫秒。
在这种情况下，封面限制了压延机的速度。在更高的速度下运行意味着我们必须优化最大夹紧载荷，以保持在井盖的耐久性限制内。
纸张压延的艰苦条件激发了维美德的研发，开发了维美德压延辊盖CL-EC。
为了在这些条件下的耐久性，Valmet最初考虑了其最强的压延盖，Valmet压延辊盖CL。它的强度足以承受高峰值应力，而它的刚度使它理想地施加高压在纸张上，以达到目标性能。
然而，轧辊模拟计算表明，即使是耐用的CL盖也已达到极限，而减小轧辊直径的驱动将盖的运行条件推向了不利的方向。增加CL耐久性的一个机会是提高其散热能力——不仅是热辊散发的极高热量，而且是动态夹夹负载内部产生的热量。
这导致了CL盖的特殊版本的发展，Valmet压延辊盖CL- ec，极端条件下最耐用的盖。

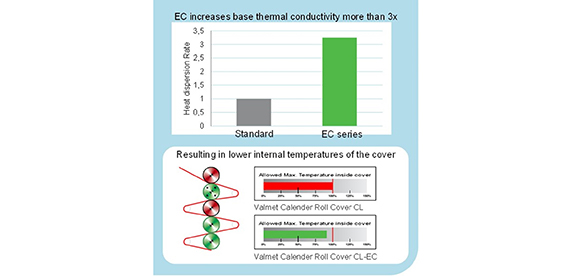

Nip仿真计算表明，与标准CL盖相比，CL- ec盖的耐久极限不断扩大。
经验表明，CL-EC盖可以运行在离版纸压延机的过量条件下。它需要很好地掌握操作条件，避免污染或腹网断裂造成额外的局部负载。
通常情况下，发版纸非常牢固，所以在日历中不会出现很多网裂。此外，OptiCalender多ip压延机还配备了光电管的卷筒断裂检测，以及快速的卷筒开口和卷筒切割，有助于保护卷筒盖。
需要特别注意的是在网边，在那里直接接触或密切辐射的热辊也必须避免。一个最佳的锥度设计和适当设置边缘修剪后的压延是必须在这里。
因此，即使高局部载荷和相关的高内热产生对井盖耐久性提出了要求，通过良好的管理，避免井盖污染，并通过正确的腹板定位，即使在这种艰苦的生活中，也可以防止井盖损坏。

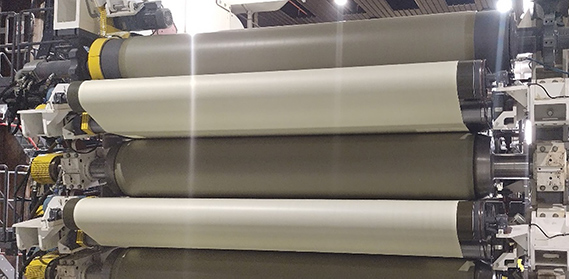

维美德是发行纸压延机的主要供应商，最新高性能OptiCalender多ip压延机在中国、亚太和欧洲运行。Valmet压延辊盖CL-EC已成为释放压延耐久性的首选。在2015年交付的日历中，维美德的封面仍然是首选。经过7年多的经营，仍在盈利生产高质量的离型纸。
有了这样的证明性能CL-EC提供可靠的性能在任何软压延机，超级压延机，或多夹压延机与任何纸张等级-特别是针对最艰难的压延工作。
