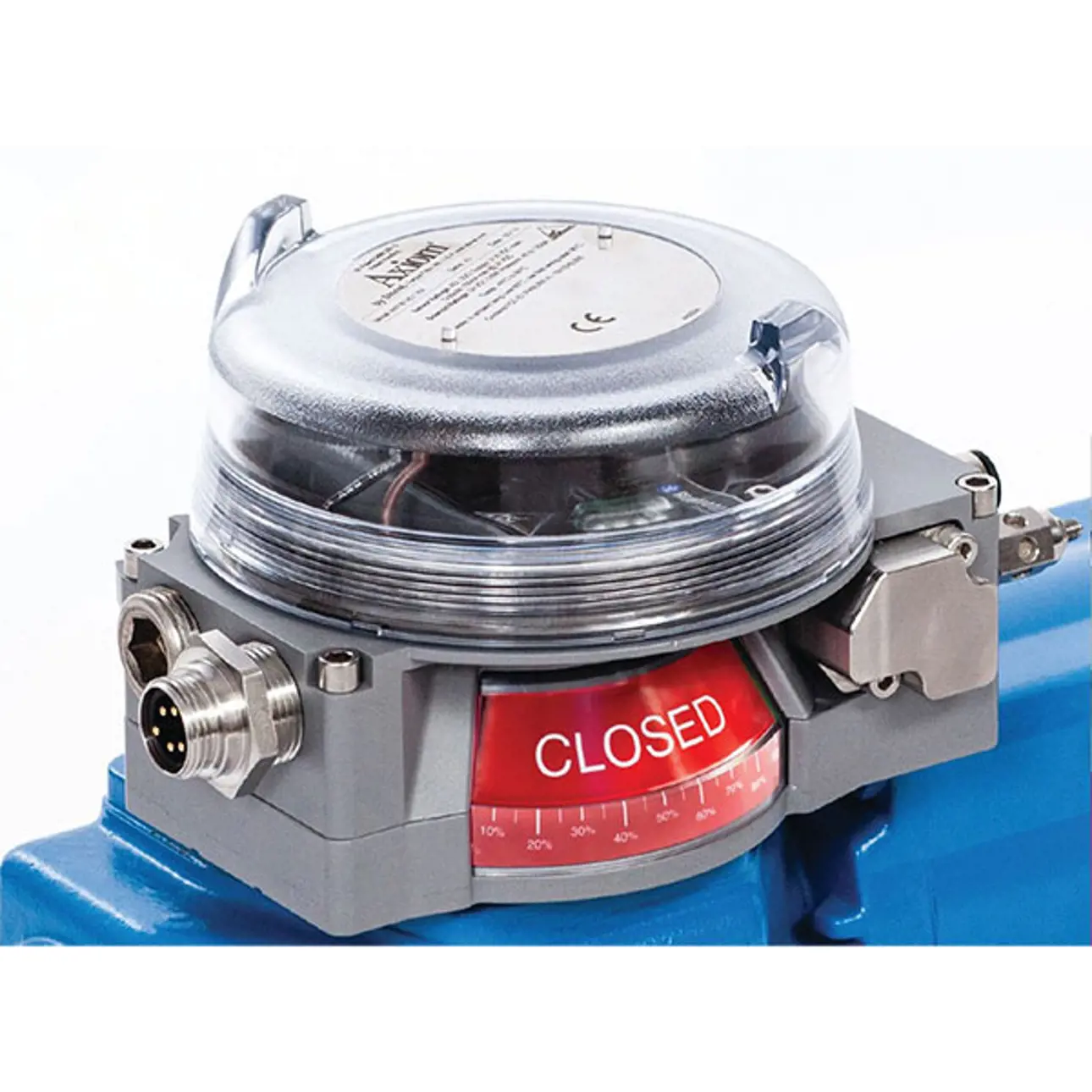

Stonel™Axiom™AN / ANX
高度可靠的集成离散阀控制器
stone Axiom AN / ANX采用固态电子和耐污染气动控制的非接触式位置传感，提供无与伦比的可靠性。再加上其空间高效设计，耐腐蚀和网络/无线链路能力，AN / ANX在危险和通用工艺应用中提供了无与伦比的便利性和节省成本的优势。
特性
应用程序
- 自动开关阀在危险工艺环境中的应用
- 腐蚀性和冲洗过程环境
- 化学过程
- 制药和生物技术
- 海上及近海
- 石油天然气
- Agri-processing
控制和监控所有工艺领域的自动开关阀
Axiom通过视觉指示器和信号向控制器监测和报告阀门位置。Axiom AN具有完整的单线圈或双线圈电磁阀，以控制执行阀的位置。
开关设置方便
触摸传感器没有活动部件;只要用手指按住按钮两秒钟就可以了。明亮的LED指示确认您已成功设置位置。通信模型允许您使用智能手机或平板电脑配置和设置传感器;不需要拆卸盖子!
单导或双导配置
Axiom AN / ANX有单导频或双导频配置。双先导选项可用于穿梭活塞，失败在最后位置的应用程序。几个外部手动覆盖选项也随时可用。对于具有非标准手动覆盖功能的特殊阀门配置，请咨询StoneL。
可靠的位置感知
一个非常可靠的固态磁阻(mag res)传感器通过监测附在执行器上的磁铁的方向来检测阀门的位置。这种设计可以容忍在大量使用的执行器中可能发生的横向和垂直轴运动，而不影响旋转测量。
高可见度LED显示
通过高能见度的LED指示灯清楚地查看阀门位置状态。led的高强度照明即使在阳光下也能被识别，从远处观看也很容易。
简单的一切
一个非常可靠的固态磁阻(mag res)传感器通过监测附在执行器上的磁铁的方向来检测阀门的位置。这种设计可以容忍在大量使用的执行器中可能发生的横向和垂直轴运动，而不影响旋转测量。
|
AN35: |
通用电压开关和螺线管 |
|
AN45: |
Namur传感器(7-24 VDC) |
|
通信选项: |
as接口和DeviceNet |
|
温度范围: |
-40°c…+80°c / -40°f…+176°f |
|
材料: |
环氧涂层阳极氧化铝外壳
AN:聚碳酸酯外壳
感:环氧涂层阳极氧化铝外壳
|
|
流量: |
0.8 Cv / 1.2 Cv |
|
危险区域批准:AN |
例i, i类，第1部门(I.S.)和i类，第2部门，见批准标签 |
|
危险区域批准:ANX |
例d，例i i类，第1部门(XP)和i类，第2部门，见批准页 |
下载 |
||
|---|---|---|
| Axiom AN / ANX手册(Stonel品牌) | Axiom AN / ANX宣传册(Neles品牌) | 安装手册 |
| 台架试验图 | Axiom AN / ANX滑阀重建套件 | 气动配件(pdf) |
| Axiom AN尺寸图(.pdf) | Axiom ANX尺寸图(.pdf) | Axiom AN 3D Cad文件(.stp) |
| DeviceNet .eds文件 | ||
单作用或双作用配置
同一Axiom AN模型适用于单作用/弹簧复位(SR)和双作用(DA)执行器。内置单作用式/弹簧返回的标准换气功能。
现场配置可以通过方便地拆卸和重新插入适当执行器类型的气动插头来实现。
通用应用程序
Axiom的设计很容易适应大多数四分之一转驱动器。安装歧管系统将安装底座和气动歧管结合在一起，最大限度地减少空间，简化安装。它将Axiom直接连接到执行器上，并将空气从气动阀连接到执行器。
歧管系统包括:
1.执行器轴适配器和紧固件。
2.环氧涂层阳极氧化铝安装板与o形环和不锈钢紧固件。
3.气动塞SR/DA配置。
歧管系统易于适应VDI/VDE 3845尺寸1、2和3。对于尺寸3,4和非标准的四分之一转驱动器安装模式，可能会有特殊的变化。
已验证的传感和通信
Axiom平台将所有位置传感、通信或切换集成到StoneL c模块中。用户可在所有模块上方便准确地设置开/关位置。易于查看的指令，以及粗体LED指示，显示在模块本身。
具有开启/关闭设置的连续传感
c模块(连续传感)集成了磁阻传感器系统，可在整个旋转范围内精确监测阀门位置。触摸式或远程开关位置设置以及基于微处理器的操作使这一先进的系统方便、可靠和智能。
位置设置是使用模块覆盖层上的触摸灵敏按钮进行的。只需操作驱动器到打开位置(使用标准内部手动覆盖)，并触摸SET open按钮。操作执行器至关闭位置，触摸SET closed按钮。当电源被移除并重新应用时，位置设置仍然锁定。
无线链路网络
AS-Interface和DeviceNet两种型号都大大节省了安装成本，并具有可选的无线链路，带有iOS应用程序。无线链路也可用于传统的有线系统。这一特性在自动化阀门的整个生命周期内提供了无与伦比的便利性和维护节省。根据障碍物的不同，您可以在50米以外的地方远程访问阀门。
积分气动
Axiom的气动阀系统由一个电磁阀先导组成，驱动主高流量滑阀。导频自动与所选的适当函数相关联。
特殊功能
- 螺线管先导和主阀芯设计提供长寿命，对污浊空气的特殊耐受性和紧密关闭。
- 通用电压电磁系统可用于标准交流或直流应用。
- 五向，两位置弹簧返回配置可用于单作用或双作用执行器。双线圈梭式活塞版本也可用于失败在最后的位置。
- 再呼吸通道排出的空气从执行器的加压侧进入弹簧侧，防止从环境中吸入可能腐蚀弹簧或执行器内部的污染空气。
单作用或双作用配置
同一Axiom AN模型适用于单作用/弹簧复位(SR)和双作用(DA)执行器。内置单作用式/弹簧返回的标准换气功能。
现场配置可以通过方便地拆卸和重新插入适当执行器类型的气动插头来实现。
通用应用程序
Axiom的设计很容易适应大多数四分之一转驱动器。安装歧管系统将安装底座和气动歧管结合在一起，最大限度地减少空间，简化安装。它将Axiom直接连接到执行器上，并将空气从气动阀连接到执行器。
歧管系统包括:
1.执行器轴适配器和紧固件。
2.环氧涂层阳极氧化铝安装板与o形环和不锈钢紧固件。
3.气动塞SR/DA配置。
歧管系统易于适应VDI/VDE 3845尺寸1、2和3。对于尺寸3,4和非标准的四分之一转驱动器安装模式，可能会有特殊的变化。
已验证的传感和通信
Axiom平台将所有位置传感、通信或切换集成到StoneL c模块中。用户可在所有模块上方便准确地设置开/关位置。易于查看的指令，以及粗体LED指示，显示在模块本身。
具有开启/关闭设置的连续传感
c模块(连续传感)集成了磁阻传感器系统，可在整个旋转范围内精确监测阀门位置。触摸式或远程开关位置设置以及基于微处理器的操作使这一先进的系统方便、可靠和智能。
位置设置是使用模块覆盖层上的触摸灵敏按钮进行的。只需操作驱动器到打开位置(使用标准内部手动覆盖)，并触摸SET open按钮。操作执行器至关闭位置，触摸SET closed按钮。当电源被移除并重新应用时，位置设置仍然锁定。
无线链路网络
AS-Interface和DeviceNet两种型号都大大节省了安装成本，并具有可选的无线链路，带有iOS应用程序。无线链路也可用于传统的有线系统。这一特性在自动化阀门的整个生命周期内提供了无与伦比的便利性和维护节省。根据障碍物的不同，您可以在50米以外的地方远程访问阀门。
