Stonel™Axiom™AX防爆
先进的性能阀门通信和控制在恶劣的环境
Stonel Axiom防爆平台采用环氧涂层阳极氧化铝或不锈钢，可承受最具挑战性的工厂环境。它具有先进的位置监测和整体气动控制，为过程阀门应用提供了最终的可靠性，便利性和价值。
特性
- 环氧涂层阳极氧化铝外壳
- 可选配316不锈钢外壳，适用于极端腐蚀条件
- 通用电压螺线管和开关
- 方便的按钮开关设置
- 坚固的电磁阀与标准换气器
- 可用诊断版本
- 空间高效设计
- 换气系统最大限度地减少单作用执行器的腐蚀性摄入
- 诊断版本有助于故障排除和预测问题，以增加工厂正常运行时间并降低维护成本
- 紧凑的设计最大限度地减少了阀门执行器组件的尺寸范围
应用程序
- 自动开关阀在危险工艺环境中的应用
- 腐蚀性和冲洗过程环境
- 化学过程
- 制药和生物技术
- 海上及近海
- 石油天然气
- Agri-processing
控制和监控所有工艺领域的自动开关阀
Axiom通过视觉指示器和信号向控制器监测和报告阀门位置。Axiom AX具有完整的单线圈或双线圈电磁阀，以控制执行阀的位置。
优越的可靠性
Axiom设计用于在不利条件下可靠地执行。其非接触式位置传感系统，具有完全密封的电子设备，完全保护在防水防爆外壳内。整体气动控制是容忍污染物，并能够在标准的工厂空气操作。再呼吸能力也是标准的，消除了外部污染物进入单作用执行器弹簧侧的潜在摄入。
空间高效设计
Axiom AX将所有电气组件封装在一个防爆室中，执行器顶部的间隙要求小于5“(130毫米)。额外的间隙盖拆卸小于2“(50毫米)，因为没有轴提升过来。自动化阀门间距包线最小化，而不会影响性能或可维护性。
通用应用程序
一个传统的模型将满足大多数应用标准20至125 VAC或VDC监控反馈和螺线管控制。标准型号还具有高流量5路，2位气动控制，适用于单作用和双作用驱动。总线通信模型提供相同的气动控制，并具有非常低的功耗，最大限度地减少长电缆运行时的电压下降。
|
AX33 / AX35: |
通用电压开关和螺线管 |
|
AX44: |
Namur传感器(7-24 VDC) |
|
通信选项: |
as接口，基金会现场总线，DeviceNet和HART |
|
温度范围: |
-40°c…+80°c / -40°f…+ 176°F |
|
材料: |
环氧涂层阳极氧化铝或316L不锈钢 |
|
流量: |
0.7 Cv或1.2 Cv |
|
危险区域批准: |
执行项d，执行项i，类别1和类别i，类别2，见批准页 |
下载 |
||
|---|---|---|
| Axiom AX手册(Stonel品牌) | Axiom AX宣传册(Neles品牌) | 安装手册 |
| 台架试验图 | 气动配件 | Axiom AX滑阀重建套件 |
| Axiom AX尺寸图 | Axiom AX 3D Cad文件 | DeviceNet .eds文件 |
| 基金会现场总线DD文件 | ||

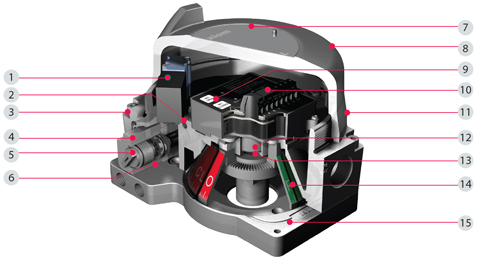

1.通用防烧坏螺线管运行功率小于0.6瓦，标准版本将接受24伏直流电或120伏伏，减少库存需求。
2.预过滤导阀提供额外的保护免受污染物。
3.易于从自动阀门组件中拆卸采用捕获不锈钢紧固件和独特的模块化设计。
4.整体式气动阀在标准的工厂空气下操作，将在不到两秒的时间内循环大多数执行机构，并且如果发生污垢，模块化易于清洗。
5.外部气动阀覆盖可选配本地自动化阀门操作。(所有螺线管的标准配置是内部先导瞬时覆盖。)
6.标准5通2位阀操作单作用和双作用执行器，并具有标准换气器，将仪器空气送入执行器的弹簧侧，以防止腐蚀。
7.防爆等级最高适用于第1分区第I区及第I类别地区。
8.耐用的外壳和歧管/安装板可采用环氧涂层阳极氧化铝或316不锈钢。所有紧固件、指示器耦合器和气动阀门端盖均采用316不锈钢制造。
9.按钮设定点对于开启和关闭，准确锁定位置设置，当电源被移除和重新应用时，该设置仍保持原位。
11.快速机箱接入螺旋盖节省宝贵的维护和设置时间。该盖提供了一个气密密封，并允许进入内部组件在几秒钟。
12.高精度位置传感器系统固态，无移动磨损点，高度可靠和精确的位置反馈。
13.没有轴套或轴会耗尽的。电子模块，磁驱动位置传感器，与外界环境完全隔离。执行器磨损导致轴“摆动”不会影响监控性能。
14.高可视性机械和电子指示确认开启/关闭位置和螺线管状态，提供更大的安全性和便利性。
15.Axiom直接连接到VDI/VDE 3845 (Namur)执行器和许多其他使用紧凑安装歧管系统。这种安装歧管单独出售，旨在适当地适合Axiom执行器，同时还提供气动接口端口。
坚固的建筑

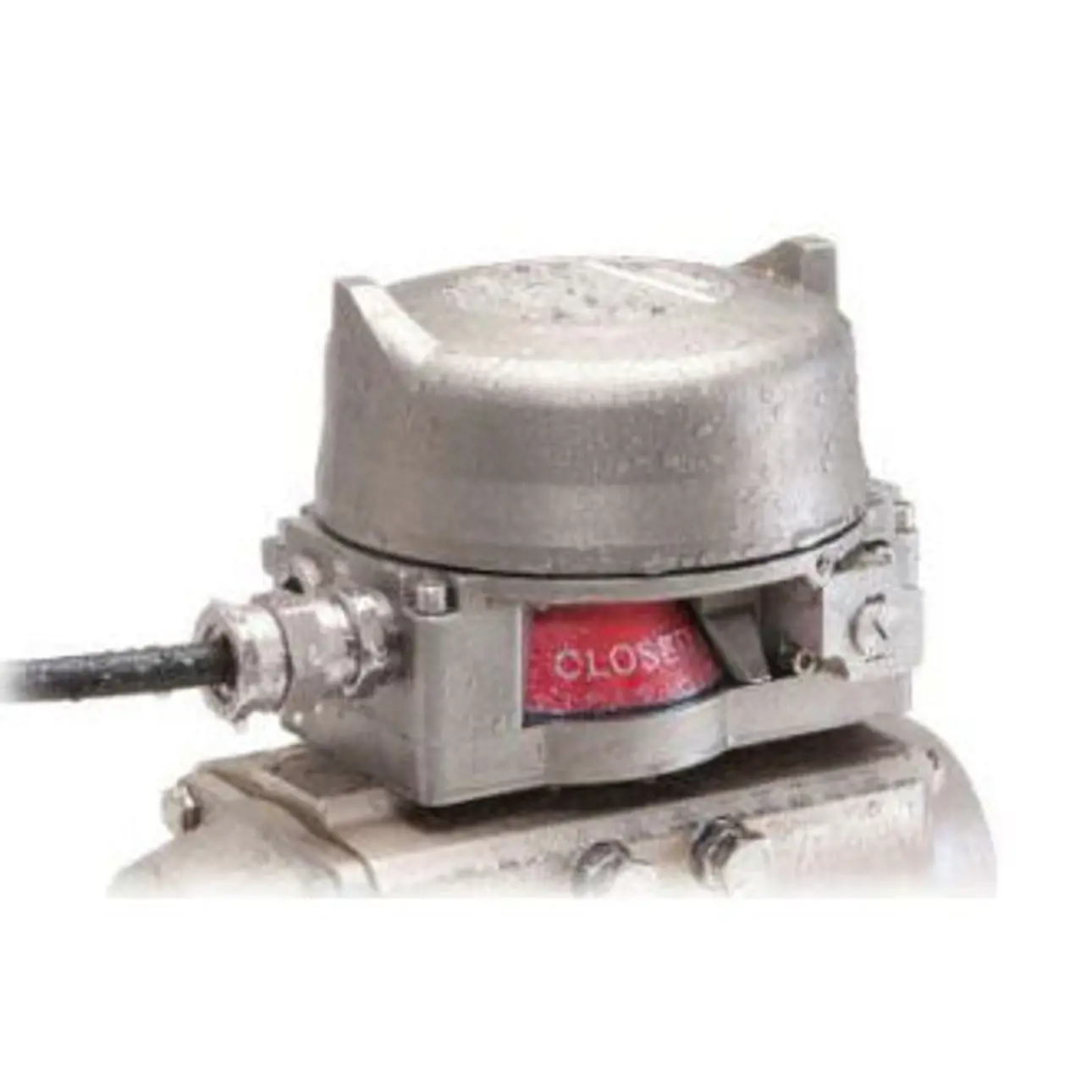

选择坚固的环氧涂层阳极氧化铝或316不锈钢外壳设计的防爆应用。该平台非常耐用，也非常适合在腐蚀性、严重冲刷和公海环境中使用。
不锈钢环氧涂层铝
