Stonel™Prism™PI
智能功能提供先进的性能
stone Prism PI集成了先进的位置传感系统和整体气动控制，用于卫生隔膜和其他线性应用。PI结构紧凑，耐用，适用于腐蚀性，严重冲洗和危险区域。
特性
先进的位置传感
整体气动控制紧凑，气密外壳
紧凑的结构，方便适应线性阀门
应用程序
| PI33: | 通用电压开关和螺线管 |
| 通信选项: | as接口和DeviceNet |
| 温度范围: | -20°c…+60°c / -4°f…+ 140°F |
| 材料: | 聚碳酸酯 |
| 流量: | 0.1 Cv / 0.2Cv |
| 危险区域批准: | i类，第1组I.S.和i类，第2组 |
下载 |
||
|---|---|---|
| Prism PI宣传册(石碑牌) | Prism PI宣传册(Neles品牌) | 安装手册 |
| 台架试验图 | DeviceNet .eds文件 | 棱镜PI尺寸图(.pdf) |
| Prism PI 3D CAD文件(.stp) | ||

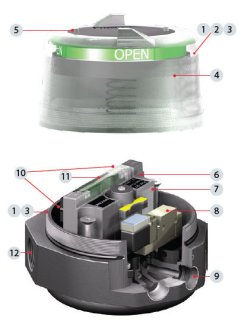

1.适用于高压冲洗和临时淹没，PI额定为NEMA 4,4x和6 (IP66和67)。
2.用螺钉固定的封面无需工具即可方便访问。
3.外壳具有较高的冲击强度，耐腐蚀聚碳酸酯。
4.突出的视觉指示器醒目地显示机械位置状态。
5.低调设计最大限度地减少执行机构上方所需的高度间隙。
6.所有电子产品都是密封的线性c模块内，防止污染，冲击和振动。
7.智能高精度位置传感器固态，无活动部件，使用寿命长。传感器根据行程长度自动调整死区。
8.可选配整体式电磁阀Cv为0.20。
9.NPT气动连接不锈钢加固，在高扭矩应力条件下长寿命密封。
10.按按钮打开和关闭设置方便快捷。(as接口单元可以远程进行设置。)
11.LED灯条明亮地显示打开，关闭和螺线管状态。
12.可用的管道入口在NPT中，米制螺纹或快速连接器。
多种切换和通信选项
棱镜具有全密封，固态双模块全方位的反馈选项。选择SST传感器进行常规切换，或通信选项，包括as接口，DeviceNet。对于模拟位置控制，请参阅我们的新Prism Expeditor PI80/PI81模型。蓝牙®无线链接，方便获取信息和快速调试。
气动控制
三通，二位弹簧复位气动阀的标准Cv为0.20，大多数执行器在不到两秒的时间内即可操作。该阀门完全与环境隔离，使气动控制位于现场，没有污染的威胁。这种高流量(Cv 0.20)电磁阀在低功率下运行，非常适合大多数应用。在设置和调试过程中，它具有方便的手动覆盖。
1.适用于高压冲洗和临时淹没，PI额定为NEMA 4,4x和6 (IP66和67)。
2.用螺钉固定的封面无需工具即可方便访问。
3.外壳具有较高的冲击强度，耐腐蚀聚碳酸酯。
4.突出的视觉指示器醒目地显示机械位置状态。
5.低调设计最大限度地减少执行机构上方所需的高度间隙。
6.所有电子产品都是密封的线性c模块内，防止污染，冲击和振动。
7.智能高精度位置传感器固态，无活动部件，使用寿命长。传感器根据行程长度自动调整死区。
8.可选配整体式电磁阀Cv为0.20。
9.NPT气动连接不锈钢加固，在高扭矩应力条件下长寿命密封。
10.按按钮打开和关闭设置方便快捷。(as接口单元可以远程进行设置。)
11.LED灯条明亮地显示打开，关闭和螺线管状态。
12.可用的管道入口在NPT中，米制螺纹或快速连接器。
