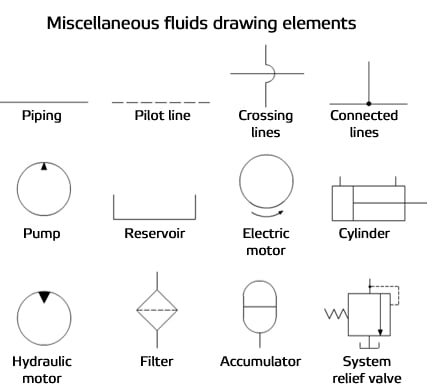

下面是位于流体电路图上的设备的一些常见插图，然后是最常见的元件的描述。在本系列文章的后面部分，我们将介绍由这些电路元件组成的一些简单的液压和气动电路。

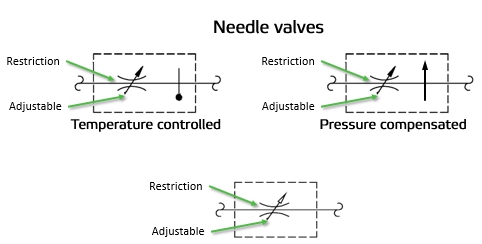

针形阀用于节流或切断流体流动。它们通常会随着压力或粘度的变化而改变流量。有些阀门可以进行压力和/或温度补偿。
止回阀止回阀是单向阀，只允许单向流动。
仪表仪表用于测量系统中给定点的油压。这通常用PSI或bar来测量。1bar = 14.5 PSI。

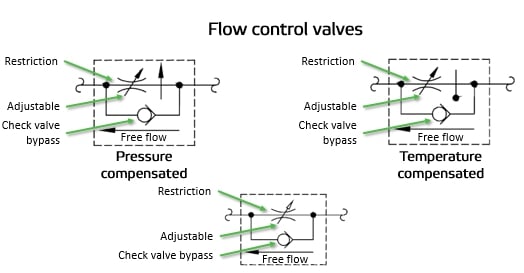

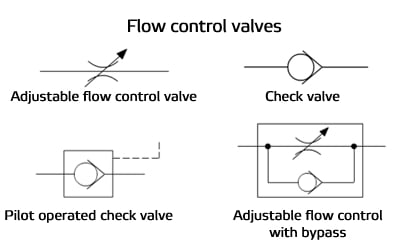

流量控制阀用于控制油在一个方向上流动，在相反方向上不受限制。“计量进”控制意味着流量控制控制流体进入执行器，“计量出”控制流体出执行器。有些阀门可以进行压力和/或温度补偿。
先导操作止回阀，先导打开当通向先导操作止回阀的先导管路没有加压时，允许流向一个方向，但在相反的方向被阻塞。当先导开启阀中的先导管路加压时，止回阀开启，允许流向任意一个方向。
先导操作止回阀，先导-关闭当通向先导操作止回阀的先导管路没有加压时，允许流向一个方向，但在相反的方向被阻塞。当先导关闭阀中的先导管路加压时，止回阀关闭，阻塞两个方向的流动。
关闭阀门截止阀用于将流体系统的一部分与另一部分隔离。
排气阀排气阀用于自动消除压力液压系统中的气泡。
液位开关液位开关的一个用途是检测油藏中的油何时降至最低操作水平。
温度开关温度开关的一个用途是检测油藏中的油何时达到最高工作温度。
压力开关压力开关用于检测通过设定压力点的压力上升或下降。这些开关可能是可调的，也可能不是可调的。

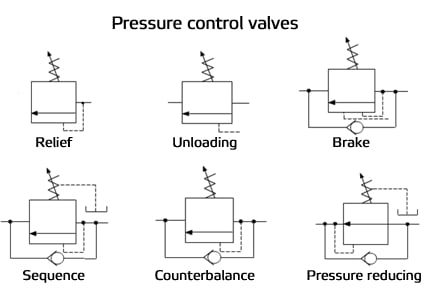

减压阀减压阀用于降低单个回路中的压力。
减压阀用于限制整个或部分液压系统的最大压力。
平衡阀平衡阀用于控制超出负荷，并在运行过程中任何一点停止时支撑负荷。注意:这种阀门通常是预设的，不应该被篡改。
流量熔断器是正常开启的阀门，如果进口和出口阀门之间的压差高于设计设置，则关闭。这种阀门可以通过逆转水流方向来复位。当与致动器(例如气缸)内嵌时，流熔断器会限制致动器的最大速度。
蓄电池蓄能器在液压系统中用于储存液压能量和吸收冲击。
警告:
在对任何部件进行工作之前，请确保释放所有液压能量。

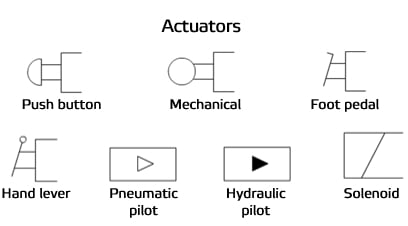

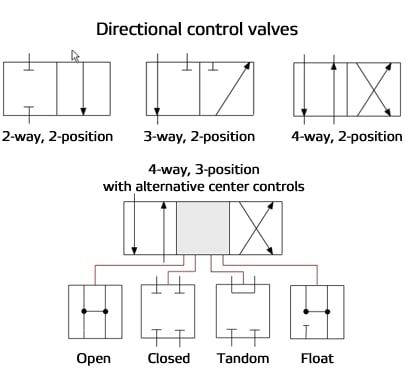

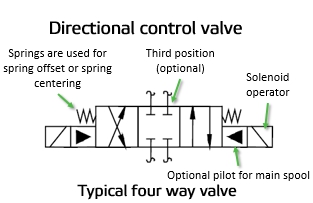

换向阀换向控制阀用于引导流体流入适当的管道，用于指定的操作。这些阀门通常是电动控制的。
液压泵液压泵用于将油从动力单元泵到液压系统的其他部分。有些泵有控制选项，如压力或流量补偿器。

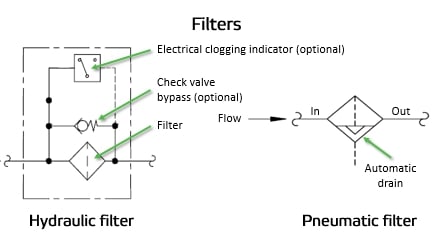

过滤器用于去除流体中的污染物。

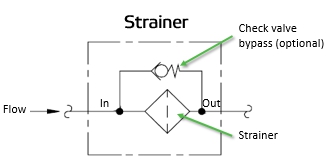

过滤器过滤器用于去除水或油供应中的大固体。他们可能有一个止回阀旁路。
调水阀调水阀是通过控制流经换热器的水量来自动控制油藏油温的阀门。

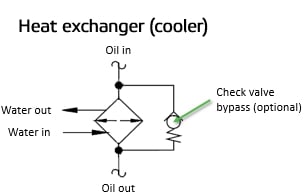

热交换器(冷却器)热交换器用于去除液压系统循环油中的热量。最常见的热交换器是水转油，但有时也使用空气转油装置。冷却器会冷却液体。
热交换器(加热器)加热器被用来加热液体。
气缸圆柱是用来把流体能量转换成机械直线运动的。
液马达流体马达是用来将液压能量转换为机械旋转运动的。

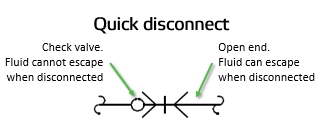

快速断开快速断开用于断开线路，将一台设备与另一台设备分开。
比例(伺服)阀比例阀是电动控制的液压阀。这些阀门根据电子输入信号按比例控制液压压力和/或流量。
消声器消声器用来减少排气时的噪音。
空气吹空气打击表示如下图所示。击打的次数各不相同。
气动执行机构流体执行器用于将流体能量转换为机械线性运动。
有关阅读液压和气动回路图的更多信息，请阅读本系列的下一篇文章，其中描述了液压回路示例，或联系您的Valmet代表。
