高效的阀门仪表

这个结果在一个复杂的混合组件和系统的植物,创造挑战顺利运行工厂操作时备件库存,服务功能、修改或修复工作,以防组件发生故障。这样不可避免的挑战,有可能使阀仪表更简单和容易吗?

最终用户的挑战

终端用户通常仅指定仪表组件连接到DCS或ESD系统,等电磁阀,定位器或限位开关。这些额外的组件可能基于技术属性或指定一个精确的产品品牌和型号。然而,所需的功能可能需要的不仅仅是客户指定的组件。根据过程介质和气候条件,也可以指定其他组件材料和温度范围一般——但规格再进一步。因此,标准化发生在某种程度上,但它仍然敞开了大门来处理各种不同的组件。这导致最终用户有大量不同的仪表组件安装在工厂,甚至最常见的功能是许多不同的方式装入的。

单一的工程解决方案

随着仪器数量的组件可以在市场是巨大的,各种各样的品牌,并行产品系列和不同类型的组件可以用来执行相同的功能。阀门组装厂商建立有自己的实践如何建立一定的阀的功能。他们也通常提供自己的首选范围的组件。此外,相同的阀功能可以从选择建立了许多不同类型的组件。最常见的自动化过程阀基本功能开关,关键开关(ESD),控制和控制+ -故障安全功能。的责任大小和选择组件建立这些功能是气门总成的一部分供应商的范围。即使是严格按照客户的规格,每一个仪器选择是一个单一的工程解决方案。

单个工程解决方案的优势在于它是定制特定阀门。其缺点是大量的交付,客户需要斗争与变化。因此,公平地说,气门总成相关仪表迄今为止只是单个组件的选择,并没有认真标准化或作为一个产品开发。

最终用户的目标

最终用户目标有关阀装配相关仪表包括以下:

• 可靠性:的首要目标是可靠性。工厂生产停机时间对任何意外原因导致生产损失,即使它是由一个单一的仪表组件。证明和测试组件和系统是成功的关键。
• 最低的总体拥有成本:降低资本和运营开支是至关重要的。这可以通过具有竞争力的价格和长组件的生命周期。
• 备件库存大小:中使用的许多不同的组件类型植物的大小直接相关备件库存。
• 易于安装和服务:测试和安装时调试期间应尽可能短。维修需要简单与快速跟踪和改变失败的组件。
• 最小化空间和重量:小阀组件启用更紧凑的管道布局。一盏灯和紧凑的设计不太敏感的振动问题,不需要额外的支撑。
• 服务人员专业知识:最低数量的不同的组件类型和仪表系统便于服务人员的工作。

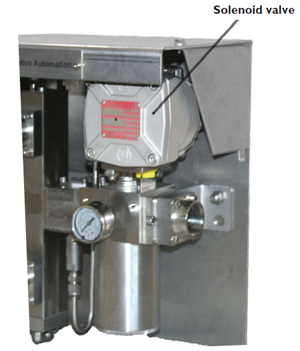

图1:nel仪表面板意识形态的例子:电磁阀是内部面板的一部分;其余的组件是标准化。

新方法克服挑战

为了克服这些挑战,内尔已经开发了一种全新的方式来建立仪器功能。这新产品叫做nel仪表面板介绍最常见的一系列过程阀控制功能。通常,这些功能相关阀门操作时间和失效模式。仪器面板设计用于满足最严格的客户需求和最具挑战性的植物抵御环境。

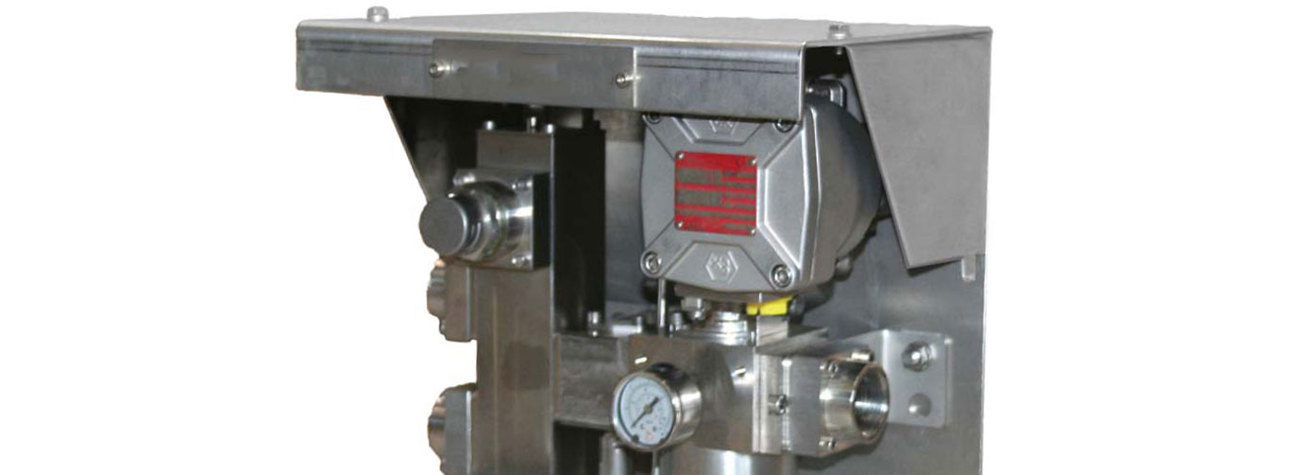

nel仪表面板,便于仪器的选择

定义正确的功能,大小,以及选择个人仪表组件需要大量的工程措施。nel仪表面板被设计来帮助这个任务通过允许一个简单的方法来选择正确的功能和组件匹配抚摸时间和其他需求。nel气动元件的仪表面板是预定义的程序集。仪表面板设计执行最常见的过程阀功能最有效的方法。仪表功能面板是一个高度模块化和标准化的产品。它的基本思想是,面板组件分成两类:非标准和标准化的组件。非标准化的组件是客户的规范中定义的。标准化的组件的典型客户的规范,但他们需要实现正确的功能和中风的速度。

nel仪表面板所有组件都集中在一个面板板,使简单的安装和方便地访问所有组件从一边。在单一的工程解决方案,组件通常聚集在致动器。

nel仪器面板导致效率和可靠性

仪器面板设计原则和功能支持终端用户实现其目标的效率和可靠性。所有面板组件广泛应用和市场的知名品牌。巨大的安装基础和长期使用所选组件验证战地可靠性和高质量。面板操作测试。前工作大会后,整个阀装配功能测试。

组件类型和模型是最小的数量,这可以减少工厂的规模和资本的备件库存。组件面板布局是标准化,使同质的外观和布局。此外,它是工厂人员更容易理解系统。组件的布局面板允许容易,一点访问网站。致动器面板装配是快速和容易。维修和故障排除,整个面板可以取代一个备用单位和实际服务或维修工作可以在工厂服务车间完成。的一个重要好处是减少时间返回阀回操作。

选择仪器面板组件以满足最严格的要求。宽温度范围可以在任何流程组装这个产品工厂。组件材料的选择提供了技术和商业竞争解决方案的过程环境。仪器面板SS316材料选项是可用的。组件SIL批准作为标准,和防爆电磁阀,使它成为完美的产品,例如,要满足规范要求海外工厂。仪器面板功能可用宽流量范围,从而对所有阀门大小可用。预先确定的行程时间可以很容易地选择正确的容量大小。

单一来源供应商

内尔的产品组合包含一个全系列的高性能阀门和执行机构,包括工程、制造和测试。这种单一来源供应商的方法为客户提供优质和全面测试阀总成。

总结

nel仪表面板仪表产品为最终用户提供了显著的好处。它增加气门组件的可靠性,降低了备件库存和仪表组件工厂的数量。安装和维护简单快速,导致直接节省成本。选择正确的产品过程应用程序很容易和简单。

文本通过Antti Jokinen内尔

先前发表在阀世界杂志,10/2014的问题,作为高效的阀门仪表”的一种新方法。

文本已更新2020年7月,由于公司名称变化内尔。
