控制阀的安装流量特性和固有流量特性-咨询流量控制专家

答:阀门的固有流量特性是在阀门上的压差保持恒定的条件下定义的。在恒压差条件下，通过阀门的流量与流量系数Cv成正比，流量系数Cv取决于阀门行程。

由于阀门流量系数代表阀门的有效横截面流面积，固有流量特性曲线显示了有效流量横截面对相对行程的依赖关系。因此，固有的特征是在恒定压降下通过阀门的流量曲线的形状。最常见的固有流量特性曲线是等百分比、线性和快开。

安装流量特性是管道压力和阀门固有流量特性的函数

然而，在安装条件下，阀门是工艺管道的一部分。由于管道和管道设备中的动态损失，控制阀上的压降很少是恒定的。通常，通过阀门的压差随着通过阀门的流量增加而减小。因此，安装流量特性是管道压力和阀门固有流量特性的函数。这意味着在同一过程中，如果阀门具有相同的最大流量，但固有流量特性曲线不同，则安装流量特性不同。为了优化阀门在安装条件下的控制行为，如线性，安装流量特性曲线应该是有针对性的。

为了准确地研究阀门的安装特性，需要两到三种不同的通径条件。借助现代阀门尺寸软件(如Nelprof)，用户甚至可以在给定条件之外对安装流量曲线进行建模。在只有一种已知条件的情况下，可以使用DPm因子(即设计特征曲线中压降的百分比相等、线性和快速全封闭条件之间的比值)来估计安装性能。

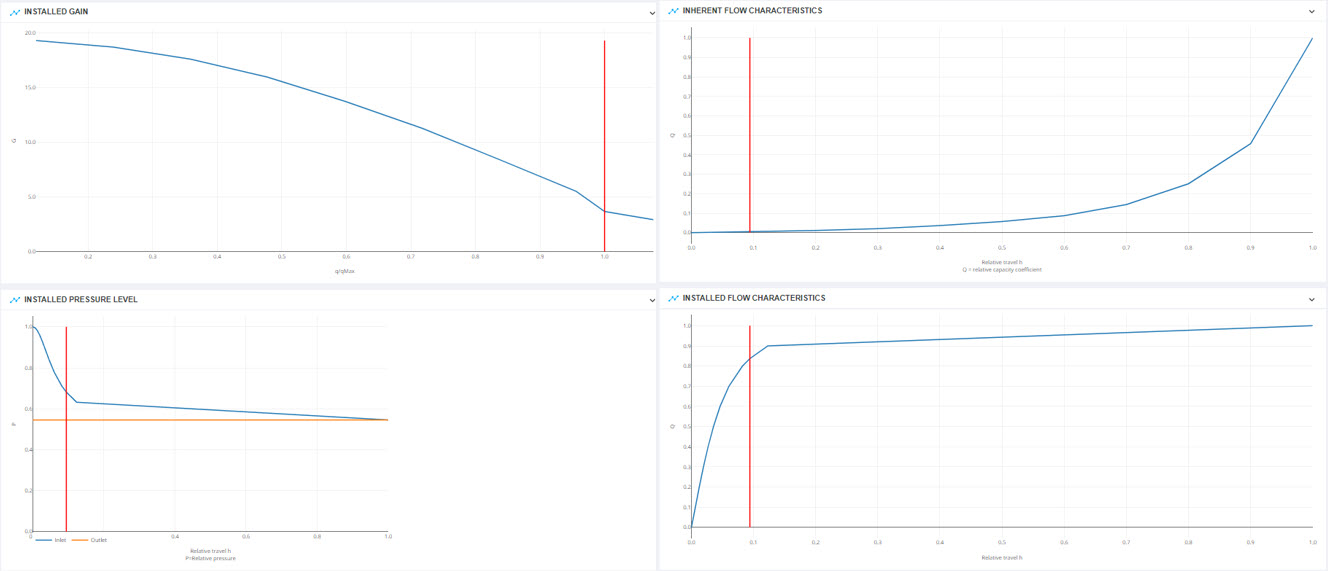

Nelprof流量特性曲线。

专家:Vesa Lempinen。控制阀产品中心主任。
