nel™Q-Disc™流平衡修剪蝶阀

仔细看看动态扭矩

动态扭矩是一个挑战,所有旋转阀,特别是蝶阀,脸在主动流动控制服务。然而,它是一个方面,不是经常考虑在设计阀门解决方案和选择正确的配置。而由静态转矩需求带来了很好解决,我们发现设计考虑解决动态转矩通常是马后炮。瓦尔麦特公司的流控制业务,这是一个考虑设计过程的核心。

动态扭矩的扭矩放在压阀流服务。这是一个阀门的操作环境的直接结果。根据流动方向,阀门旅行和阀门设计、动态扭矩甚至可能导致阀门打开或关闭。旋转阀节流服务可能会经历高扭矩,尤其是在大阀的开口。瓦尔麦特公司正在寻求专利保护的创新新Q-disc将表时应对蝶阀应用程序中动态扭矩的影响。

选择和调整为最佳性能

动态扭矩也是一个关键因素,影响执行机构分级作为阀总成的一部分。致动器很可能最终作为大要是考虑到静态转矩。还玩高安全的利润时,执行机构可能最终超大号的。我们的nel Nelprof™分级软件需要考虑动态扭矩和自动推荐正确的执行机构。Nelprof里面有所有不同的执行机构的特点,所以尺寸是准确的所有驱动器类型。

通过仔细考虑多方面的动态扭矩,使正确的阀门执行机构的配置选择,可以优化流程效率和性能。Q-disc作为阀总成的一部分可以提供潜在的降低成本和提高效率。甚至一个稳定的流量与最小限制能力产出和质量以及降低阀门的机械应力。

为了提高性能

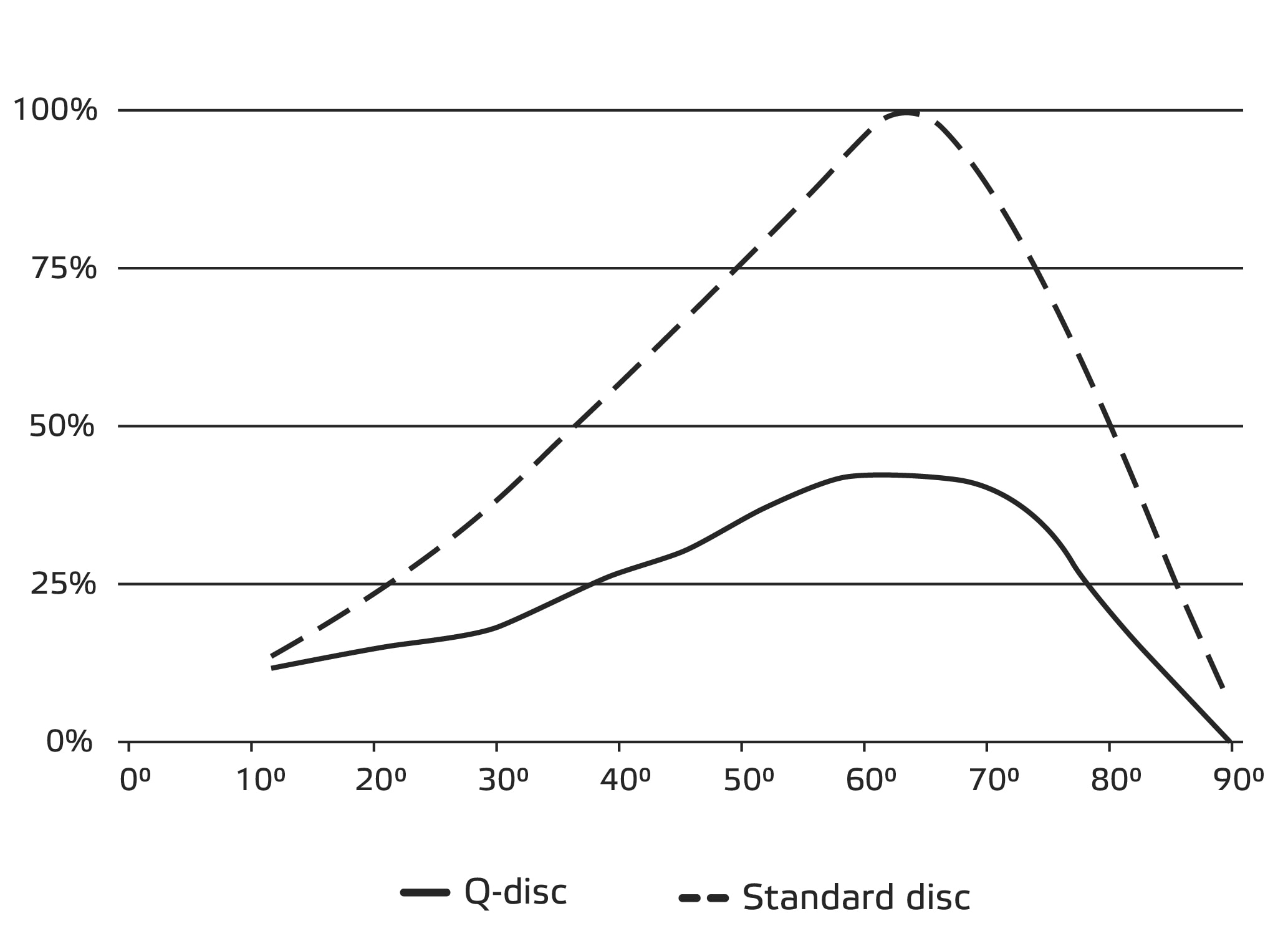

Q-disc可以有积极影响的动态转矩系数蝶阀。观察和测量动态扭矩时,我们需要看看压差和阀门大小,或蝶阀的阀瓣的大小。作为压力的动态扭矩是由媒体通过阀门的流动,诸如盘几何和轴偏移量发挥作用。Q-disc的集成流平衡削减的影响在三偏心蝶阀可以清楚地在这里所示的曲线。

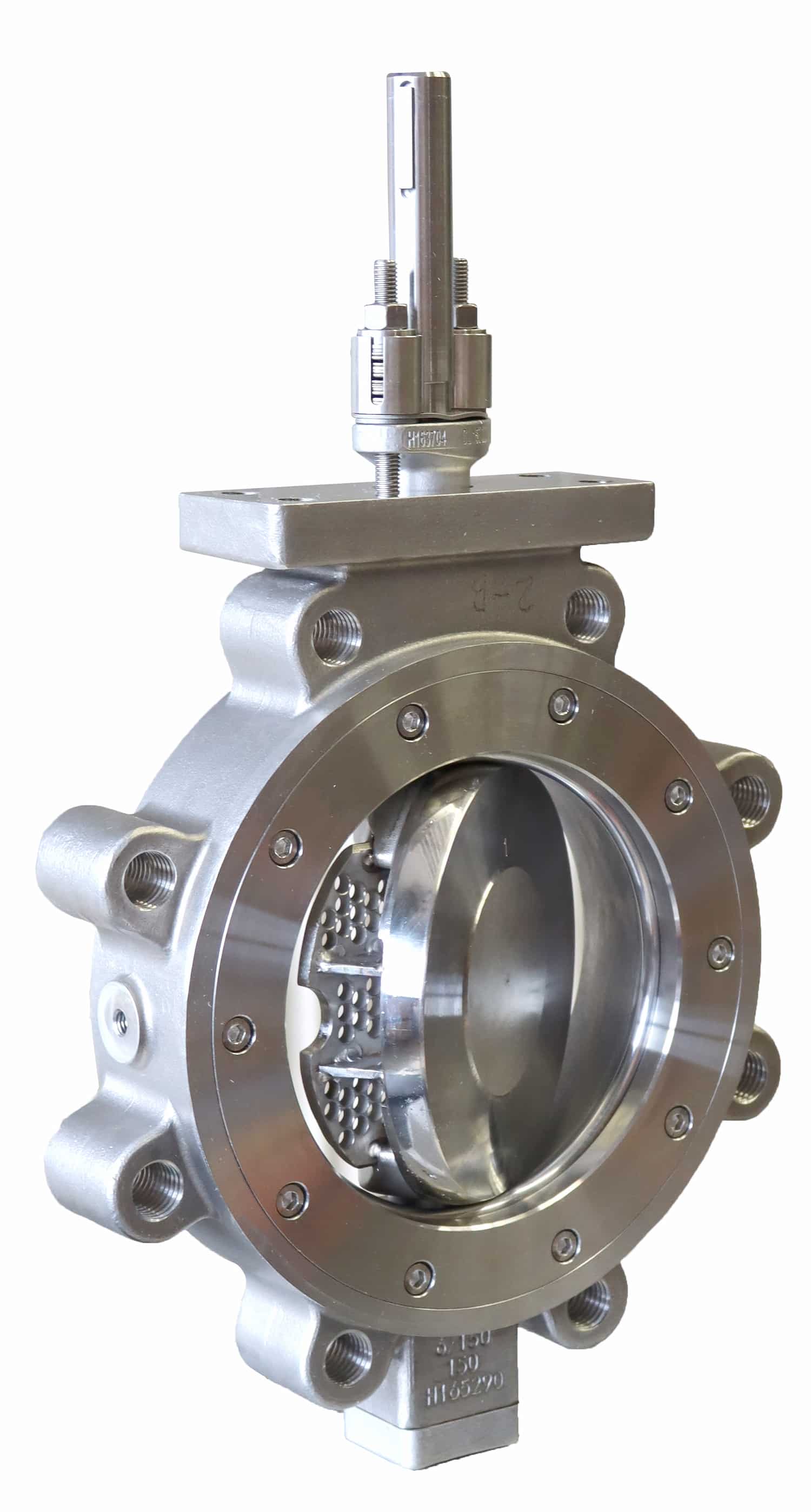

我们最新的模块化设计的多功能蝶阀意味着Q-disc可以很容易地纳入所有阀门配置。他们已经设计了压力类和阀门通径,以确保你总是找到完美的身体。谈到健康,阀内的Q-disc巧妙地,不需要偏差的常规安装或维护过程。

一个集成的削减方案的好处

没有单独的外部调整片和没有修剪和阀瓣之间的紧固件。阀瓣和修剪形成一个集成块刚性连接。这有一个专利创新。该解决方案被发现与更大的开放范围工作特别好。Q-disc具有良好的相对流量比传统流量平衡阀内件,和流动特性,非常类似于标准的光盘。

Q-disc有优秀的相对流量比传统流量平衡阀内件。

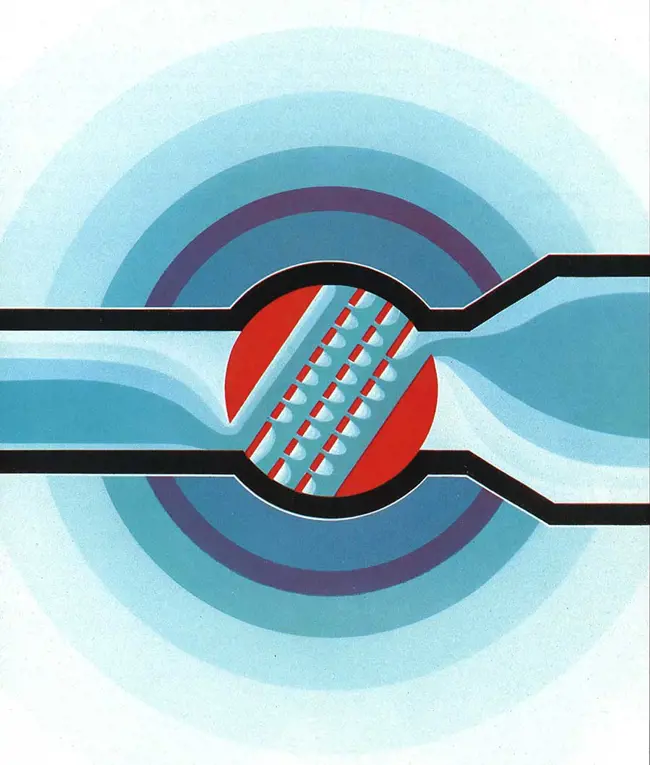

就像其他多孔集成阀内件,携带Q-moniker nel产品品牌范围,Q-disc也起到降低噪音和空化。它有一个积极的影响阀门(FL)和令人窒息的因素可能特别有助于在一定程度上降低气动噪声。总之,Q-disc是一种创新,出生的需要和欲望来提高过程稳定性,确保持久的性能和可靠性。这就是帮助需要一些压力的肩膀蝶阀的阀瓣和轴。

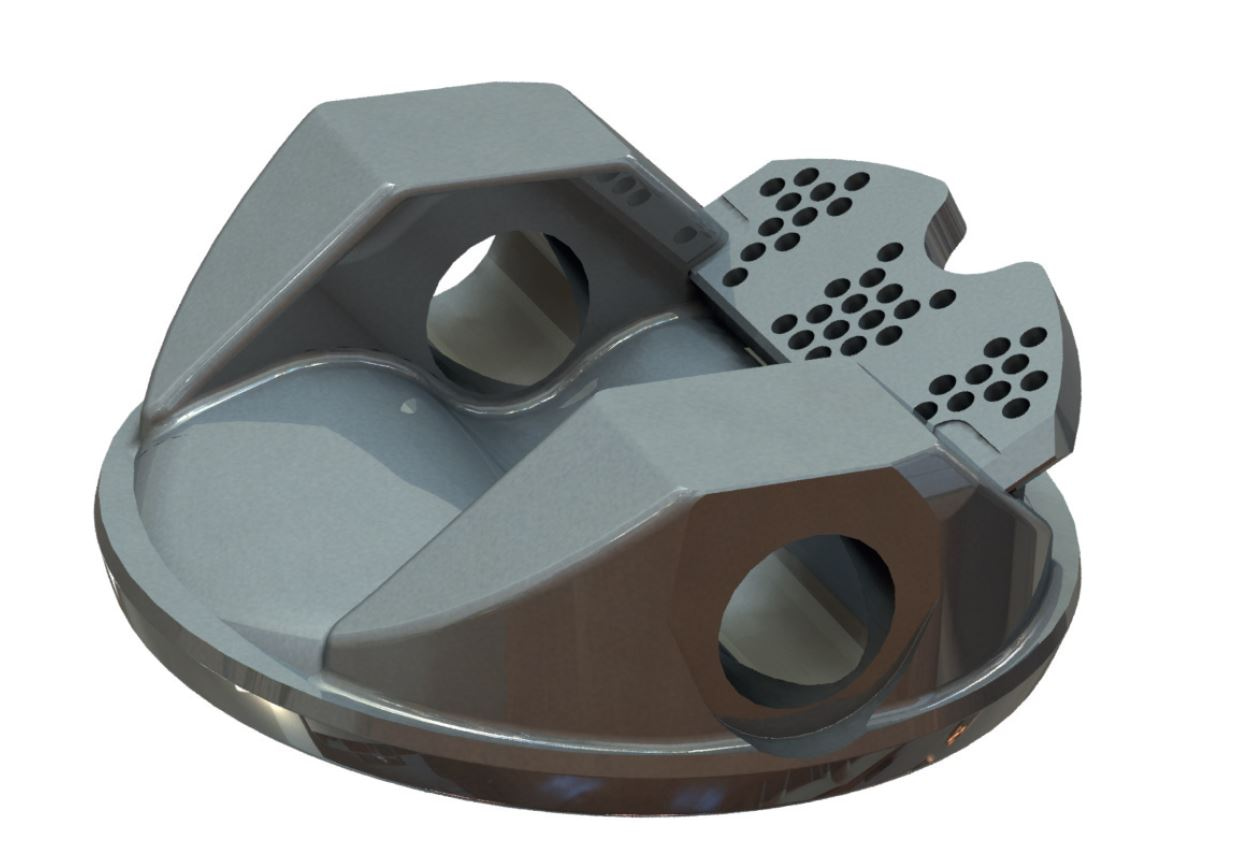

Q-disc无缝地集成了穿孔板与阀瓣。

Simulation-driven开发过程

的关键一个相对快速从想法到市场的过程中一直是高效利用模拟设计和概念验证阶段。作为流程的一部分,数万初始设计迭代,最终的设计选择最佳适应模块化设计和总体性能。相当大的测试和验证之后,这个获奖设计现在见到天日的第一个试点全面运作。

很多因素必须考虑之前最后一个原型的手;动态扭矩、流量、空化、噪声、可压缩流等。计算流体动力学分析表明,性能数据如预期。结构分析显示所需的强度和性能的可靠性。

最终的结果——一个创新,提供价值

对我们的数据模拟是有效的骨干创新和设计流程。最后验证的性能显然仍来自严格的测试和试验程序。我们很高兴,我们相信新的Q-disc带到市场。这是给我们的客户带来了实实在在的性能和可靠性相关福利的方案设计为易于组装、安装、服务和维护。

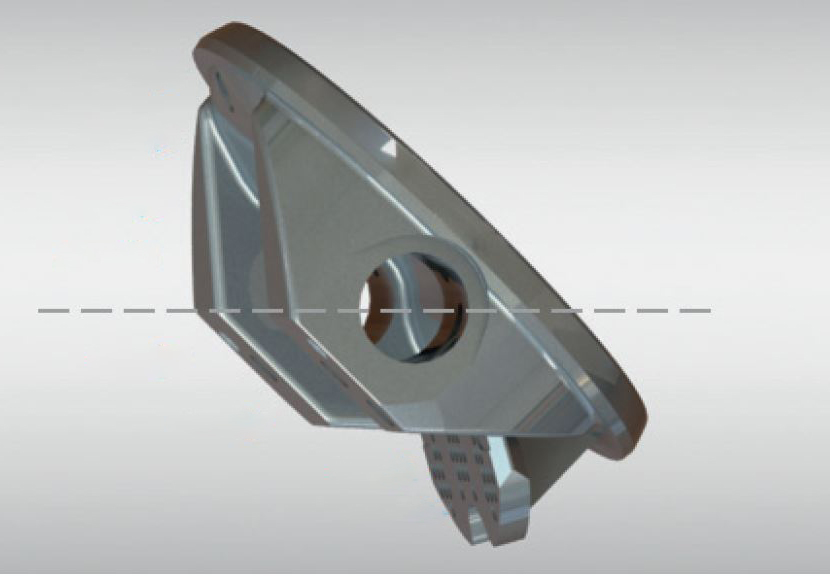

动态转矩和动态转矩系数

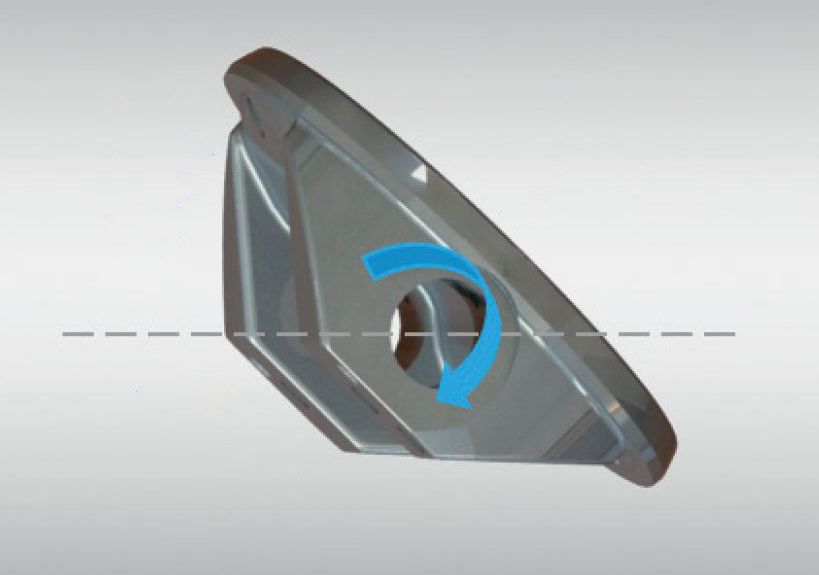

阀动态转矩(M_d),它会关闭或打开阀门根据阀门的类型,是由不对称引起的节流元件的表面压力分布,在这种情况下阀瓣。无因次动态转矩系数(C_d)是一个使用实验室测量值确定实验。

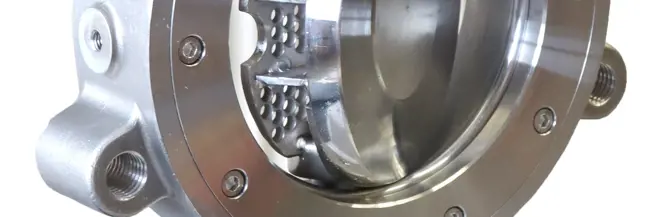

也阅读我们的博客Q-disc™——出生在压力下执行在这里。
