创新的噪声衰减nel™Q-Trim技术将带来巨大的储蓄和提高安全性

• 突出了
• 客户经历了相当大的气蚀、振动和噪声在管道泵站控制应用程序,导致潜在的昂贵的泵和阀门损坏或破坏,噪音水平高于允许的极限,计划外进程关闭,无法满足产品的交付义务。
• 瓦尔麦特公司为该公司提供了球阀配备nel Q-Trim技术。
• 客户的主要优点包括一个安全的工作环境和更好的流程效率导致显著的储蓄。

有一些没有管道所有者明确想要满足的后果。但不正确的选择泵站的阀门,管道所有者可能面临潜在的昂贵的泵和阀门损坏或破坏,噪音水平高于允许的极限,计划外过程关闭,无法满足产品交付义务。所有这些最终导致显著的收入损失。

泵站中使用的重要设备包括控制和测量系统和仪器仪表、泵和阀门。泵通常是成千上万的马力。他们可以是离心泵或容积螺旋式。原动力的范围可以从单一或双燃料发电机电动马达。阀门可以旋转或往复杆类型,典型设备20英寸大小和更大的范围。这设备是重要的投资水平。因此,必须保护免受破坏。

苛刻的使用条件提出了巨大的挑战

广泛范围的服务条件是常见的。概要文件可以包括压力启动压力750 - 1800 psi的90 - 100 psi的正常操作压力有关。温度,而通常相当低,可以随广泛和流体比重也显著不同取决于准确的流体组成的管道在任何给定的时间。

特别在这种情况下,应用阀门干线泵站控制阀门。存在两种截然不同的服务条件。一组阀门将处理的ANSI 900级应用程序设计入口压力是1740 psi。另一组应用ANSI 600级应用程序设计的最大压力是1440 psi。

所有这些变量收敛和现在的诸多挑战。潜在的广泛的流体特征需要最终控制元素和广阔的量程。条件可以导致流体改变状态通过部分闪蒸汽和可能导致空化。最后,可以生成高得令人无法接受的噪音有足够的精力去做损害设备尤其是与空化相结合。

需要控制的灵活性和流体处理能力

“虽然确切的节省我们的解决方案是机密,他们估计金额每年数百万美元由于从防空蚀产生更高的效率Q-Trim技术说,“凯尔Rayhill,全球业务经理。

根据实现结果和性能nel品牌产品的期望,这个客户是增加他们的安装基础的技术与七个单位20“ANSI 900球阀与标准nel Q-Trim噪声衰减阀门内部。

通过减少噪音和相关振动到可接受的水平,Q-Trim技术保护工艺设备从而降低运营成本,最小化需要备件阀门和其他配件。反过来,这意味着更低的总拥有成本。

此外,结合Q-Trim技术与直角回转阀门导致噪音排放水平,满足所有相关行业标准。此外,nel品牌产品紧凑的尺寸和广泛的安装方向意味着更少的管道支持和更灵活的管路布置住宿。

控制阀噪声可以消除之前创建

“这真的值得处理噪音问题之前就创建一个。”
凯尔Rayhill

与该客户与他人,最重要的控制阀噪声来源的液体是空化的应用程序。在两个方面可以减弱噪声产生。一是修改阀和修剪,使空化强度减少或预防治疗(源)。另一个是抑制产生的噪音(路径治疗)。

这两种形式的噪声控制、源治疗是首选。使用它,机械振动伴随噪声高是可以预防的。由此产生的好处是可预测的,可靠的流程操作。

“这真的值得处理噪音问题之前创建的;可能与我们的先进的噪声衰减技术。升高控制阀噪声在节流过程中不仅可以是有害的员工和周围的社区,但它也可以严重损害工艺设备。一旦创建噪音,很难消除,”Rayhill指出。

行业基准解决具有挑战性的噪声衰减

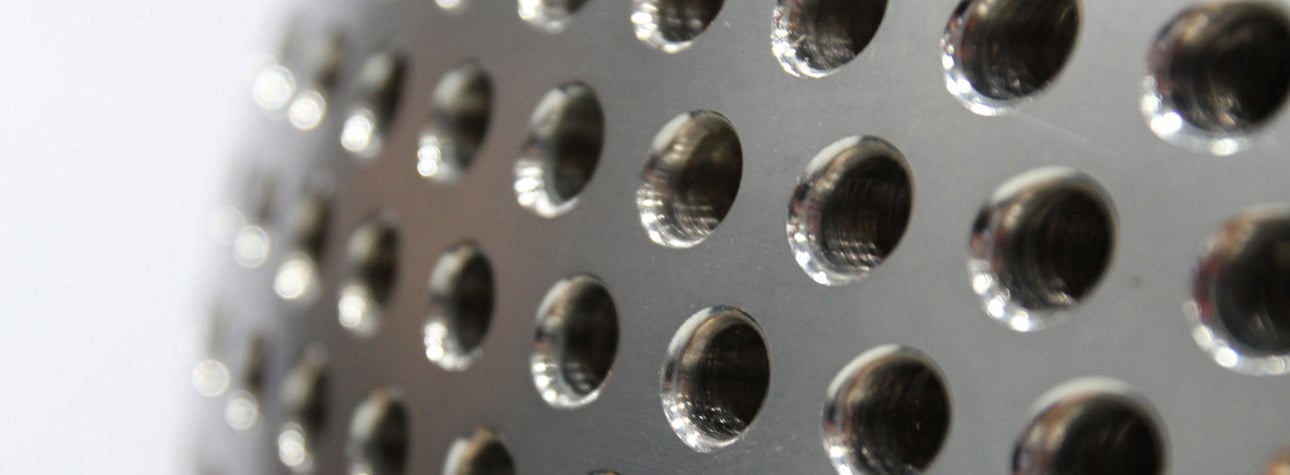

30多年来,我们的专利Q-Trim技术一直是行业基准旋转噪声衰减在具有挑战性的应用程序解决方案。最近我们添加了一个新的水平的性能,通过引入nel Q2-Trim解决气动噪声问题和减少噪音30分贝相比,一个典型的控制阀。

前面跑Q-Trim技术是各种技术的组合,包括压力阶段,部门流动,峰值频率变化和速度控制。巧妙的组合结果为用户在多个好处。它消除了高噪音能导致的损失处理植物,员工和环境。Q-Trim大大有助于一个安全的工作环境,过程控制稳定性和时间不间断的运行时。

噪声衰减为范围广泛的行业

除了原始Q-Trim技术应用在该客户案例研究中,我们添加了新的nel Q2-Trim从而扩展家庭30 dbA Q-Trim产品的能力。全方位的nel Q-Trim用于压力类ANSI 150年到900年在大小36”。

文本已更新2022年4月,由于公司名称变化瓦尔麦特公司。
